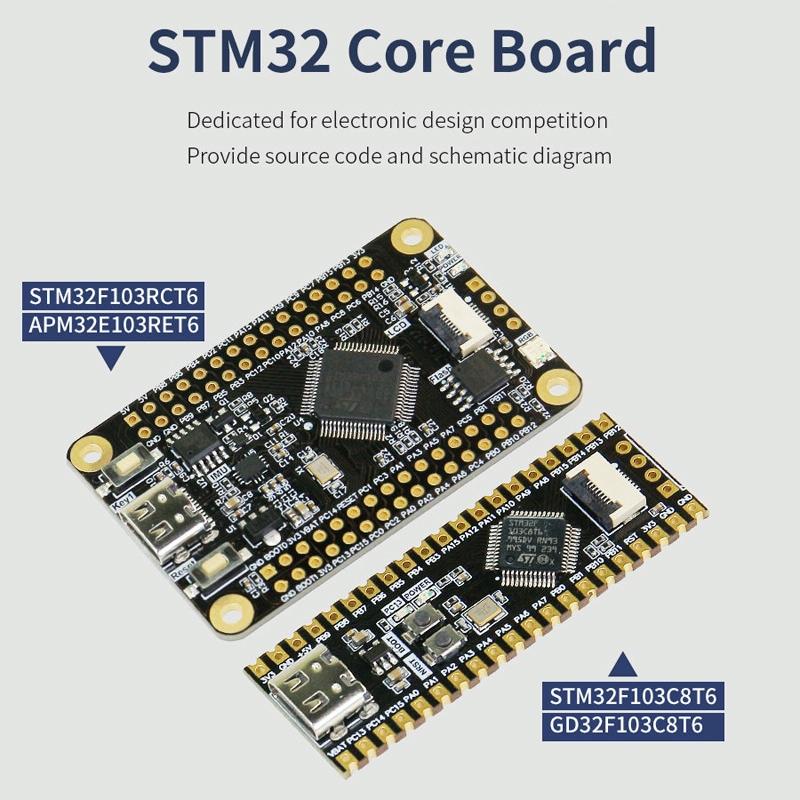

Πλακέτα Ανάπτυξης Yahboom MCU RCT6, Πειραματική Πλακέτα STM32, Βασική Πλακέτα Συστήματος ARM, Προδιαγραφή: Έγχρωμη Οθόνη TFT 0,96 ιντσών (Yahboom)

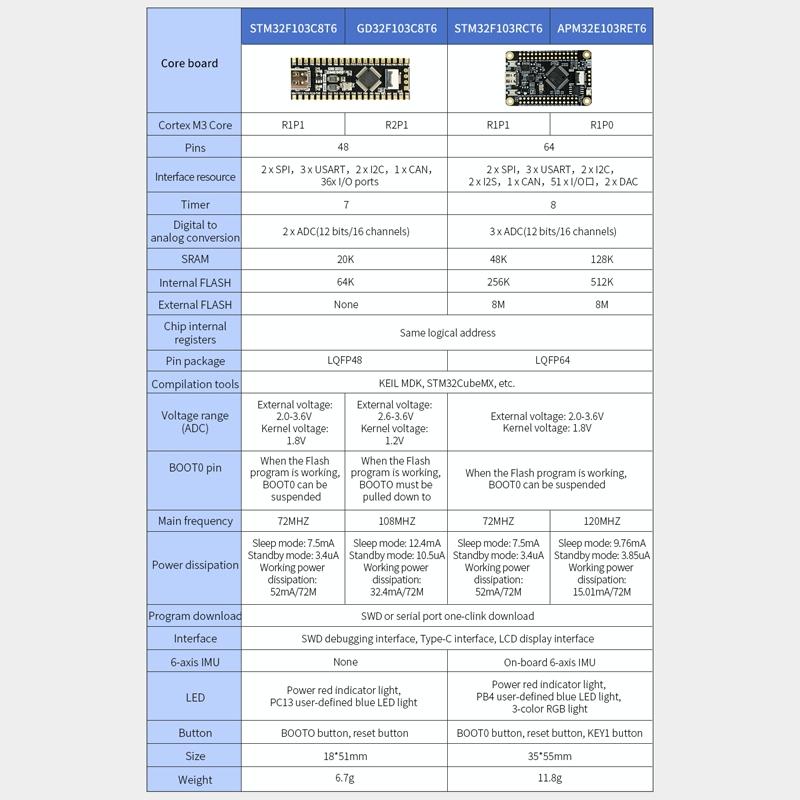

1. STM32F103C8T6: Είναι ένα μοντέλο με μεγάλο μερίδιο αγοράς στην αγορά των μικροελεγκτών, και χρησιμοποιείται ευρέως σε διαγωνισμούς ηλεκτρονικού σχεδιασμού, έξυπνα αυτοκίνητα, ρομπότ, έλεγχο πτήσης, βιομηχανικό έλεγχο και άλλους τομείς.
2. GD32F103C8T6: Είναι μια εγχώρια εναλλακτική λύση για το STM32F103C8T6. Οι περιφερειακές ακίδες είναι ακριβώς οι ίδιες με το 3. STM32F103C8T6. Είναι εξοπλισμένο με έναν νέας γενιάς πυρήνα Cortex M3, με υψηλότερη συχνότητα CPU, χαμηλότερη κατανάλωση ενέργειας και υψηλότερη σχέση κόστους-απόδοσης.

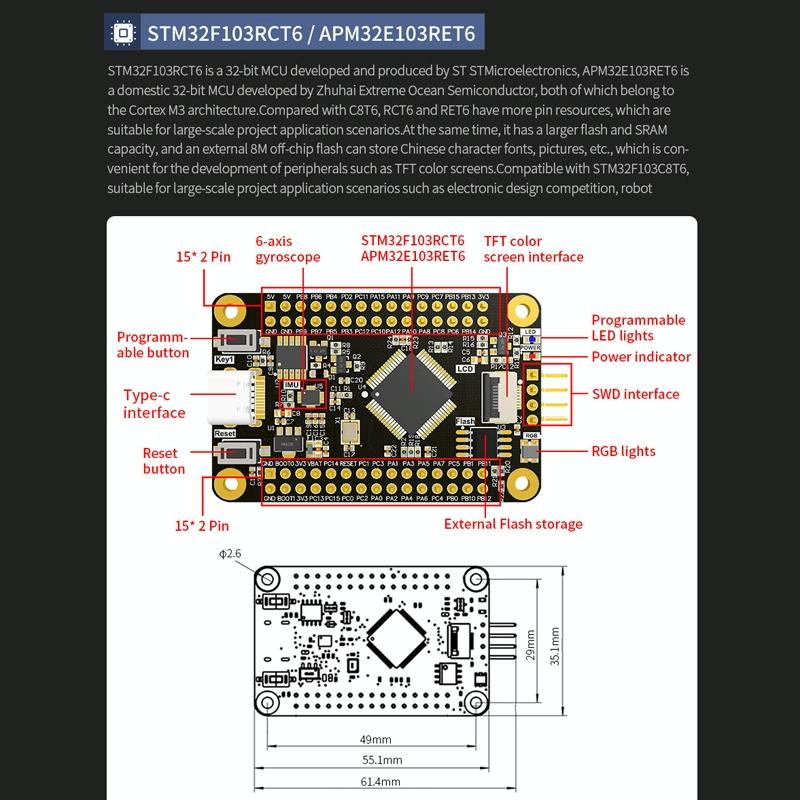

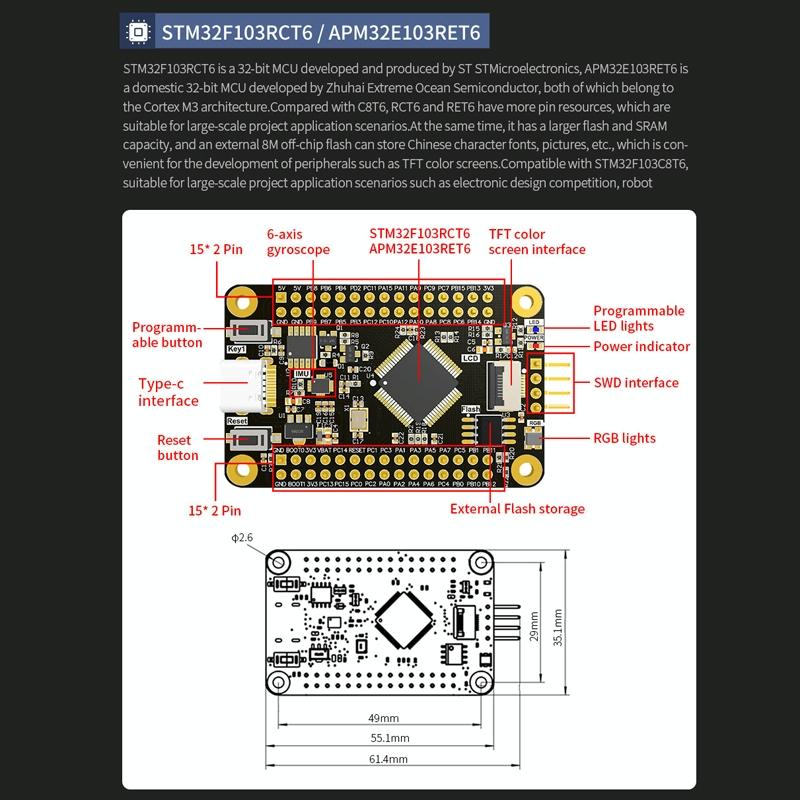

4. STM32F103RCT6: Περιέχει όλες τις ακίδες του STM32F103C8T6 και ορισμένες άλλες περιφερειακές ακίδες, οι οποίες μπορούν να χρησιμοποιήσουν απευθείας τη μεγάλη χωρητικότητας τυπική βιβλιοθήκη STM32.
5. APM32E103RET6 είναι μια εγχώρια εναλλακτική λύση για το STM32F103RCT6. Έχει υψηλότερη συχνότητα ρολογιού και χαμηλότερη κατανάλωση λειτουργικής ισχύος. Η ενσωματωμένη μνήμη flash είναι 2 φορές μεγαλύτερη από αυτή του RCT6 και η SRAM είναι 2,7 φορές μεγαλύτερη από αυτή του RCT6. Είναι πιο οικονομικό.

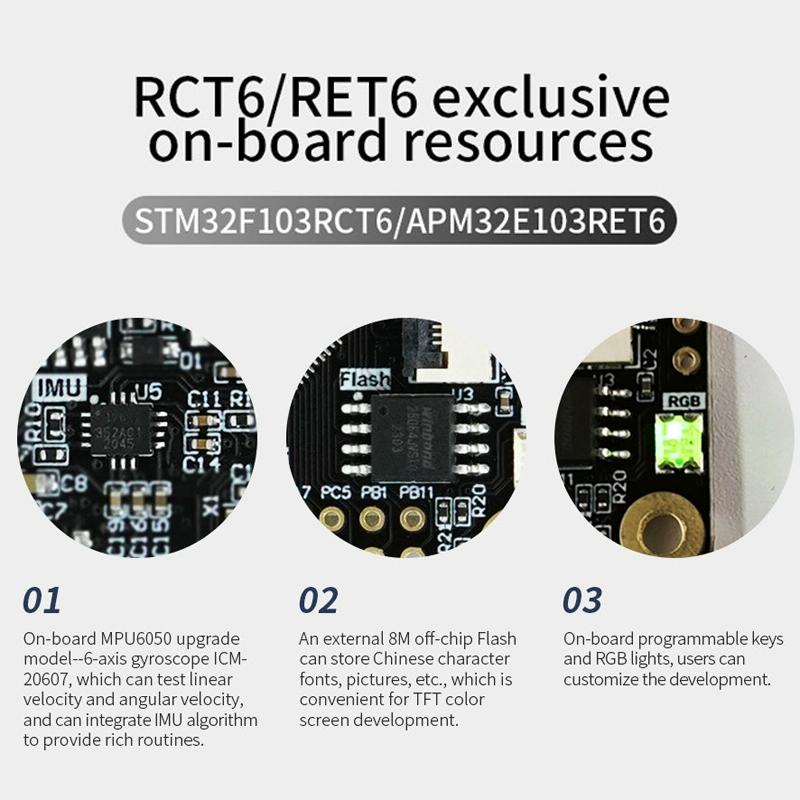

6. Η πλακέτα είναι εξοπλισμένη με ένα μικρό κύκλωμα συστήματος STM32, μεταξύ των οποίων τα STM32F103RCT6 και APM32E103RET6 είναι επίσης εξοπλισμένα με ένα ενσωματωμένο IMU 6 αξόνων, το οποίο μπορεί να χρησιμοποιηθεί για την απόκτηση στάσης κίνησης.

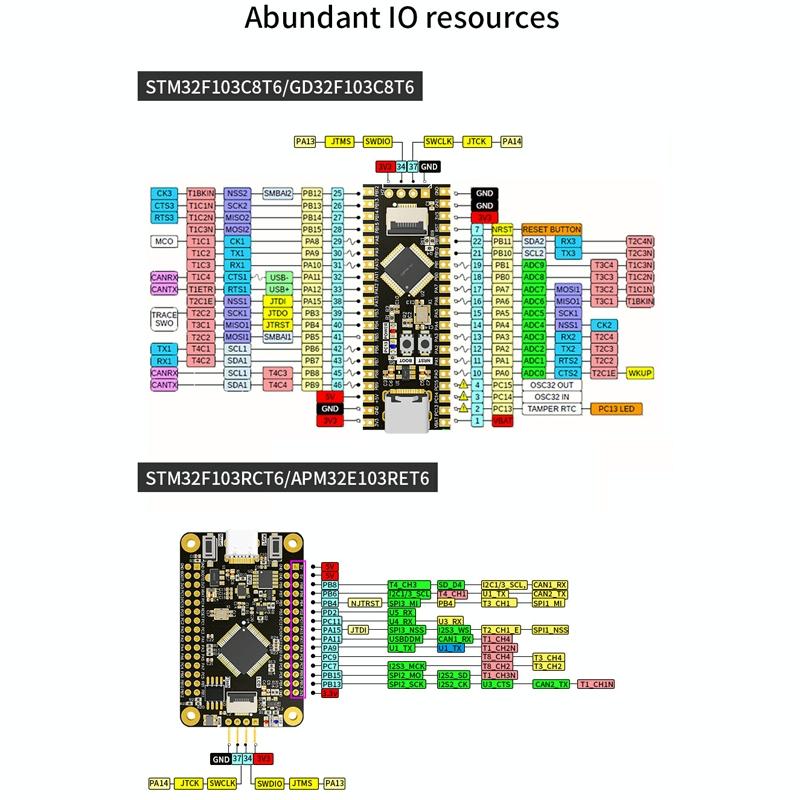

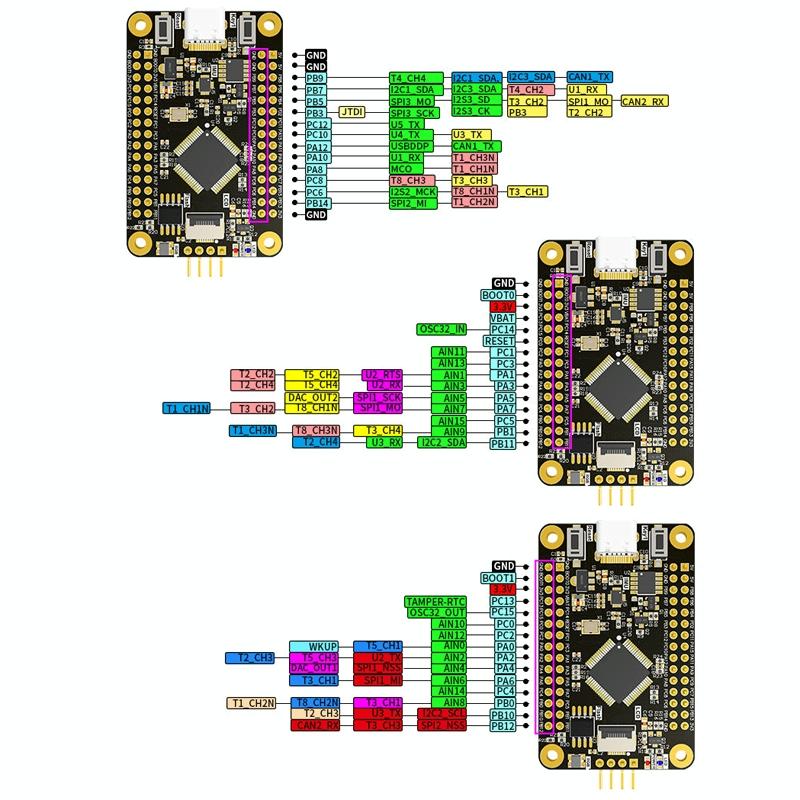

7. Η βασική πλακέτα οδηγεί σε όλους τους πόρους θυρών 1/0.
8. Με διεπαφή λήψης και αποσφαλμάτωσης προσομοίωσης SWD, σε σύγκριση με την παραδοσιακή αποσφαλμάτωση JTAG, είναι πιο αξιόπιστη σε λειτουργία υψηλής ταχύτητας και η πιθανότητα αποτυχίας λήψης είναι μικρότερη.
9. Τεχνολογία εμβάπτισης χρυσού, μικρό μέγεθος, λογική και τυποποιημένη διάταξη και δρομολόγηση, κρύσταλλος SMD υψηλής ποιότητας, υψηλή ποιότητα.

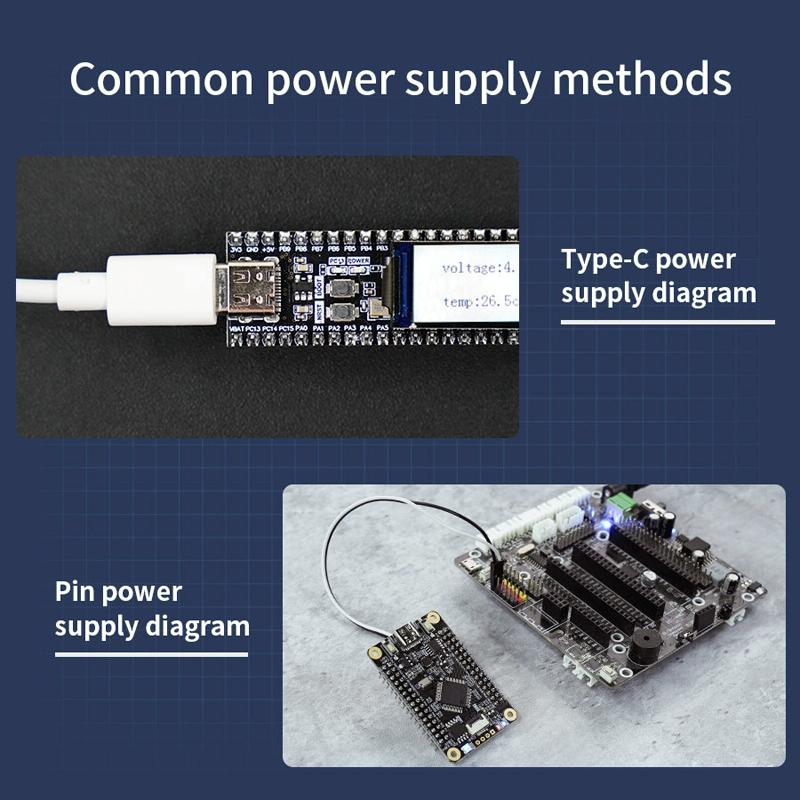

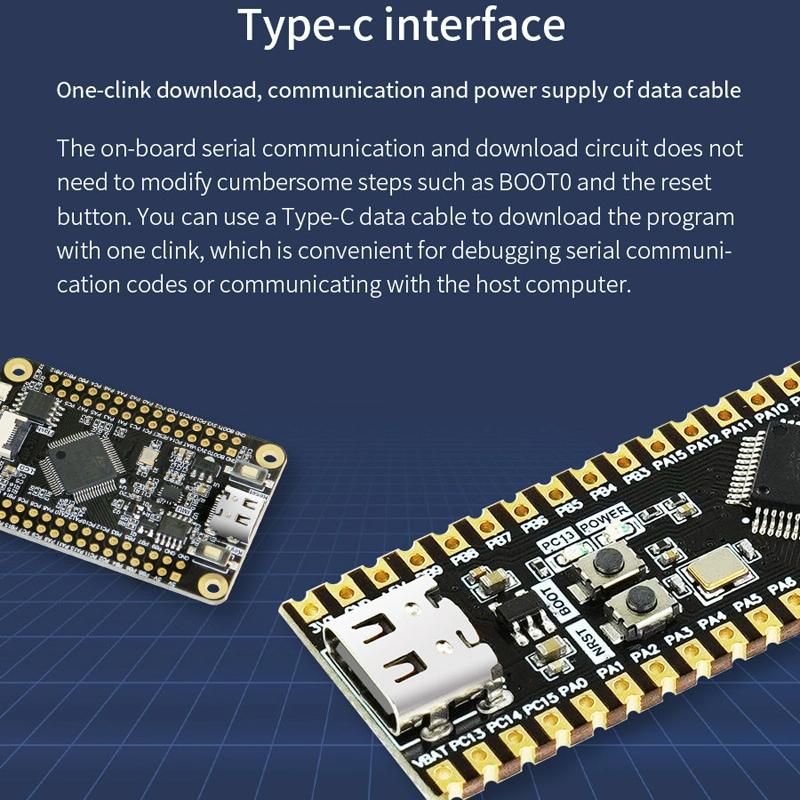

10. Χρησιμοποιώντας τη διεπαφή Type-C, μπορεί να χρησιμοποιηθεί για τροφοδοσία, λήψη προγράμματος και σειριακή επικοινωνία.
11. Το C8T6 είναι εξοπλισμένο με κεφαλίδες ακίδων 1x20 υψηλής ποιότητας για να εξασφαλίσει σταθερή επαφή. Ταυτόχρονα, υιοθετεί τεχνολογία ημιοπής για να διευκολύνει τους πελάτες να συγκολλήσουν καλώδια.
12. Το RCT6/RET6 είναι εξοπλισμένο με κεφαλίδες ακίδων 2x15 υψηλής ποιότητας για να εξασφαλίσει σταθερή επαφή και μπορεί να τοποθετηθεί σε μια καθολική πλακέτα ή σε breadboard ανάλογα με τις απαιτήσεις.

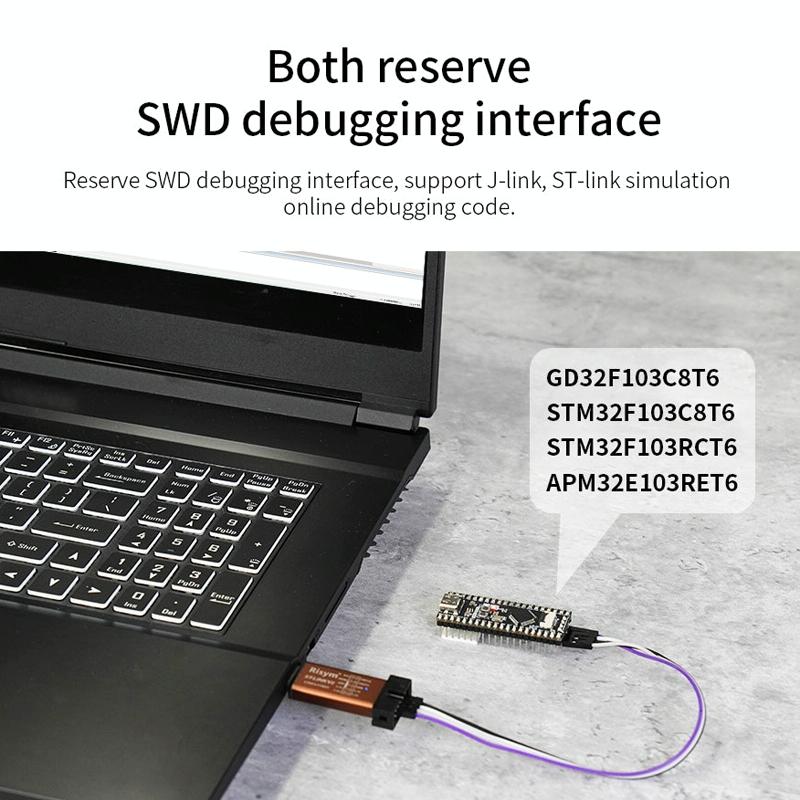

13. Κρατήστε τη διεπαφή αποσφαλμάτωσης SWD, υποστηρίξτε τον κώδικα αποσφαλμάτωσης J-link, ST-link simulation online.

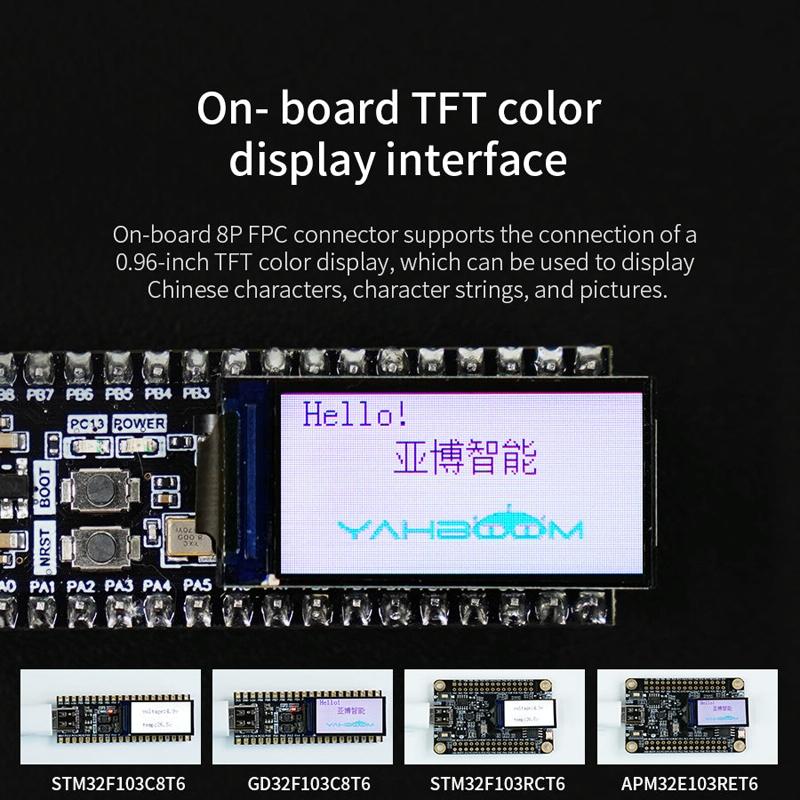

14. Η ενσωματωμένη υποδοχή FPC 8P υποστηρίζει τη σύνδεση μιας έγχρωμης οθόνης TFT 0,96 ιντσών, η οποία μπορεί να χρησιμοποιηθεί για την εμφάνιση κινεζικών χαρακτήρων, συμβολοσειρών χαρακτήρων και εικόνων.
15. GD32F103C8T6/STM32F103C8T6 μέγεθος: 18x51mm
16. APM32E103RET6/STM32F103RCT6 μέγεθος: 35x55mm
17. GD32F103C8T6/STM32F103C8T6 βάρος: 6,7 γραμμάρια
18. APM32E103RET6/STM32F103RCT6 βάρος: 11,8 γραμμάρια

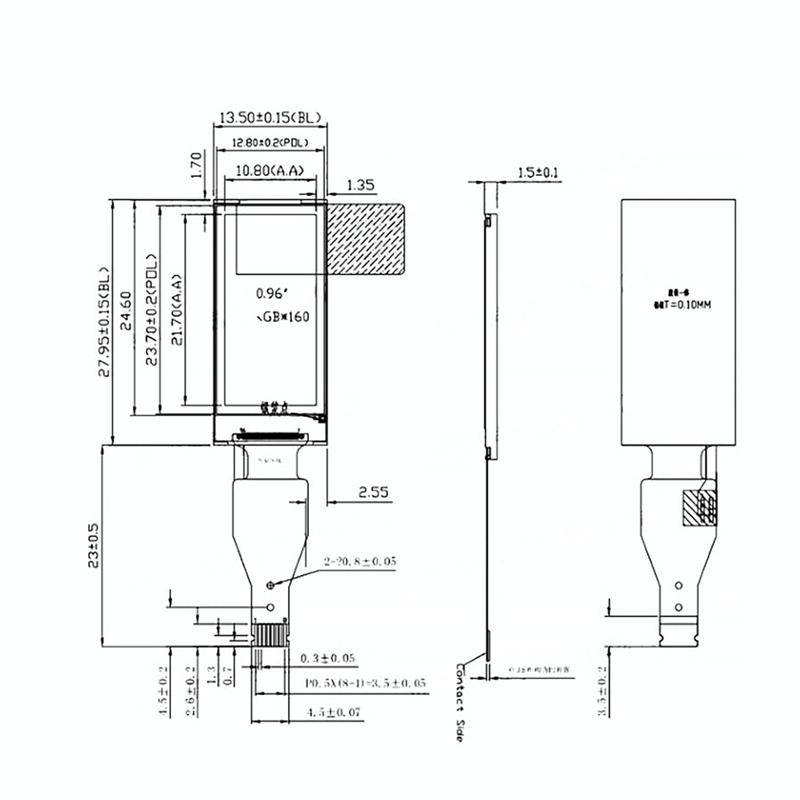

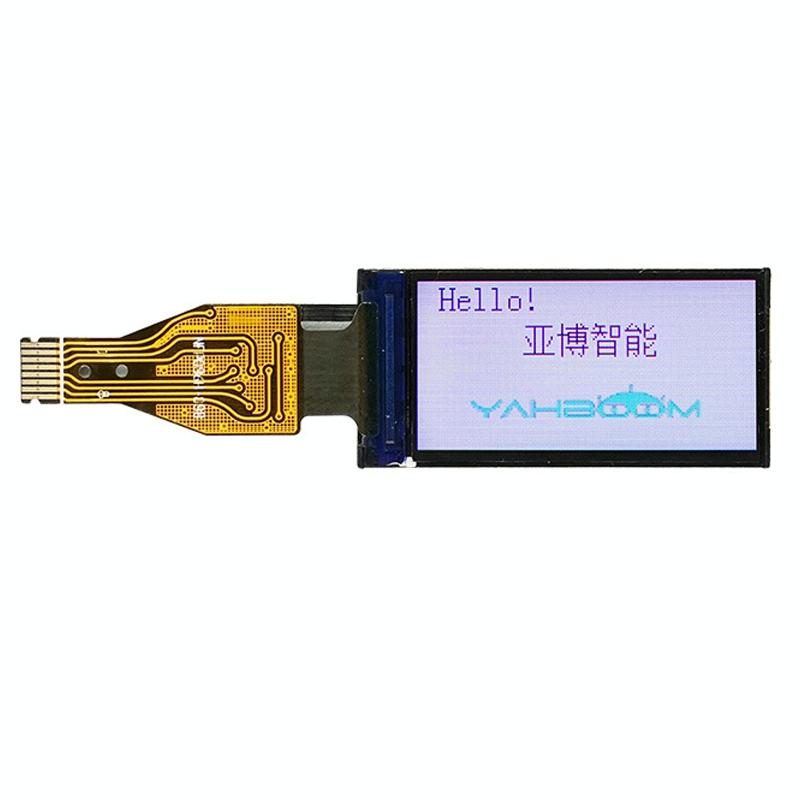

Έγχρωμη οθόνη TFT:
1. Μέγεθος: 0,96 ίντσες
2. Υλικό: HD IPS LCD
3. Ανάλυση: 80(H)RGBx160(V)
4. Chip οδηγού: ST7735S
5. Διεπαφή επικοινωνίας: iic
6. Χρώμα εμφάνισης: πλήρες χρώμα
7. Περιοχή εμφάνισης: 10,8(H)x21,7(V)mm
8. Μέγεθος πάνελ: 13,5(H)x27,95(V)x1,5(D)mm
9. Απόσταση εικονοστοιχείων: 0,135(H)x0,1356(V)mm
10. Μέθοδος σύνδεσης: τύπου σύνδεσης 8Pin (σύνδεσης τύπου υποδοχής 0,5mm)
11. Ρεύμα λειτουργίας: 20ma
12. Τάση λειτουργίας: 3,3V
13. Θερμοκρασία λειτουργίας: -20~70 βαθμοί
14. Τύπος οπίσθιου φωτισμού: οπίσθιος φωτισμός LED πλευρικού φωτισμού
2. GD32F103C8T6: Είναι μια εγχώρια εναλλακτική λύση για το STM32F103C8T6. Οι περιφερειακές ακίδες είναι ακριβώς οι ίδιες με το 3. STM32F103C8T6. Είναι εξοπλισμένο με έναν νέας γενιάς πυρήνα Cortex M3, με υψηλότερη συχνότητα CPU, χαμηλότερη κατανάλωση ενέργειας και υψηλότερη σχέση κόστους-απόδοσης.
4. STM32F103RCT6: Περιέχει όλες τις ακίδες του STM32F103C8T6 και ορισμένες άλλες περιφερειακές ακίδες, οι οποίες μπορούν να χρησιμοποιήσουν απευθείας τη μεγάλη χωρητικότητας τυπική βιβλιοθήκη STM32.
5. APM32E103RET6 είναι μια εγχώρια εναλλακτική λύση για το STM32F103RCT6. Έχει υψηλότερη συχνότητα ρολογιού και χαμηλότερη κατανάλωση λειτουργικής ισχύος. Η ενσωματωμένη μνήμη flash είναι 2 φορές μεγαλύτερη από αυτή του RCT6 και η SRAM είναι 2,7 φορές μεγαλύτερη από αυτή του RCT6. Είναι πιο οικονομικό.
6. Η πλακέτα είναι εξοπλισμένη με ένα μικρό κύκλωμα συστήματος STM32, μεταξύ των οποίων τα STM32F103RCT6 και APM32E103RET6 είναι επίσης εξοπλισμένα με ένα ενσωματωμένο IMU 6 αξόνων, το οποίο μπορεί να χρησιμοποιηθεί για την απόκτηση στάσης κίνησης.
7. Η βασική πλακέτα οδηγεί σε όλους τους πόρους θυρών 1/0.
8. Με διεπαφή λήψης και αποσφαλμάτωσης προσομοίωσης SWD, σε σύγκριση με την παραδοσιακή αποσφαλμάτωση JTAG, είναι πιο αξιόπιστη σε λειτουργία υψηλής ταχύτητας και η πιθανότητα αποτυχίας λήψης είναι μικρότερη.
9. Τεχνολογία εμβάπτισης χρυσού, μικρό μέγεθος, λογική και τυποποιημένη διάταξη και δρομολόγηση, κρύσταλλος SMD υψηλής ποιότητας, υψηλή ποιότητα.
10. Χρησιμοποιώντας τη διεπαφή Type-C, μπορεί να χρησιμοποιηθεί για τροφοδοσία, λήψη προγράμματος και σειριακή επικοινωνία.
11. Το C8T6 είναι εξοπλισμένο με κεφαλίδες ακίδων 1x20 υψηλής ποιότητας για να εξασφαλίσει σταθερή επαφή. Ταυτόχρονα, υιοθετεί τεχνολογία ημιοπής για να διευκολύνει τους πελάτες να συγκολλήσουν καλώδια.
12. Το RCT6/RET6 είναι εξοπλισμένο με κεφαλίδες ακίδων 2x15 υψηλής ποιότητας για να εξασφαλίσει σταθερή επαφή και μπορεί να τοποθετηθεί σε μια καθολική πλακέτα ή σε breadboard ανάλογα με τις απαιτήσεις.
13. Κρατήστε τη διεπαφή αποσφαλμάτωσης SWD, υποστηρίξτε τον κώδικα αποσφαλμάτωσης J-link, ST-link simulation online.
14. Η ενσωματωμένη υποδοχή FPC 8P υποστηρίζει τη σύνδεση μιας έγχρωμης οθόνης TFT 0,96 ιντσών, η οποία μπορεί να χρησιμοποιηθεί για την εμφάνιση κινεζικών χαρακτήρων, συμβολοσειρών χαρακτήρων και εικόνων.
15. GD32F103C8T6/STM32F103C8T6 μέγεθος: 18x51mm
16. APM32E103RET6/STM32F103RCT6 μέγεθος: 35x55mm
17. GD32F103C8T6/STM32F103C8T6 βάρος: 6,7 γραμμάρια
18. APM32E103RET6/STM32F103RCT6 βάρος: 11,8 γραμμάρια
Έγχρωμη οθόνη TFT:
1. Μέγεθος: 0,96 ίντσες
2. Υλικό: HD IPS LCD
3. Ανάλυση: 80(H)RGBx160(V)
4. Chip οδηγού: ST7735S
5. Διεπαφή επικοινωνίας: iic
6. Χρώμα εμφάνισης: πλήρες χρώμα
7. Περιοχή εμφάνισης: 10,8(H)x21,7(V)mm
8. Μέγεθος πάνελ: 13,5(H)x27,95(V)x1,5(D)mm
9. Απόσταση εικονοστοιχείων: 0,135(H)x0,1356(V)mm
10. Μέθοδος σύνδεσης: τύπου σύνδεσης 8Pin (σύνδεσης τύπου υποδοχής 0,5mm)
11. Ρεύμα λειτουργίας: 20ma
12. Τάση λειτουργίας: 3,3V
13. Θερμοκρασία λειτουργίας: -20~70 βαθμοί
14. Τύπος οπίσθιου φωτισμού: οπίσθιος φωτισμός LED πλευρικού φωτισμού
