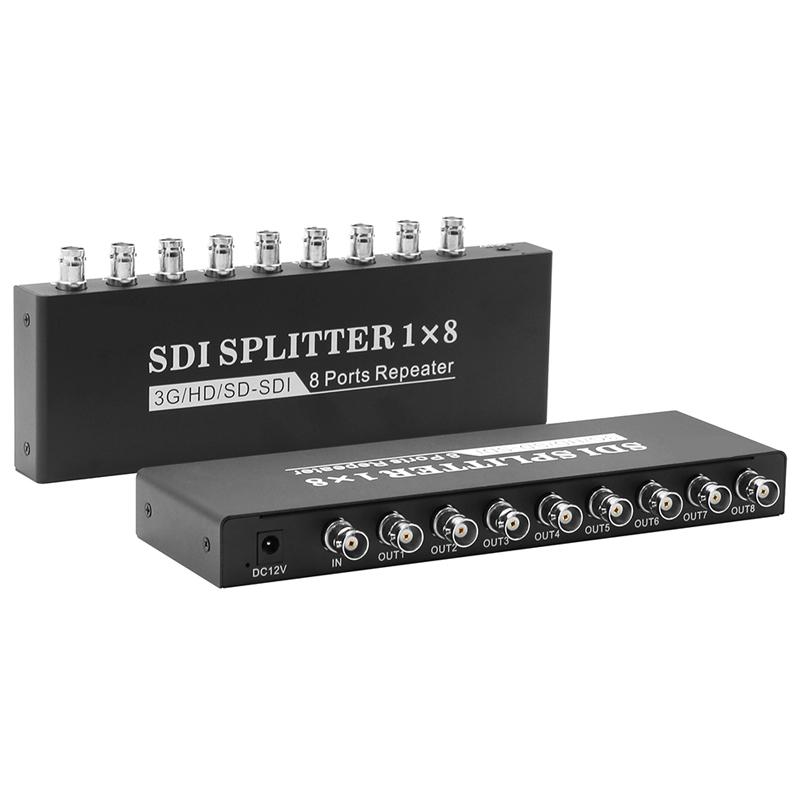

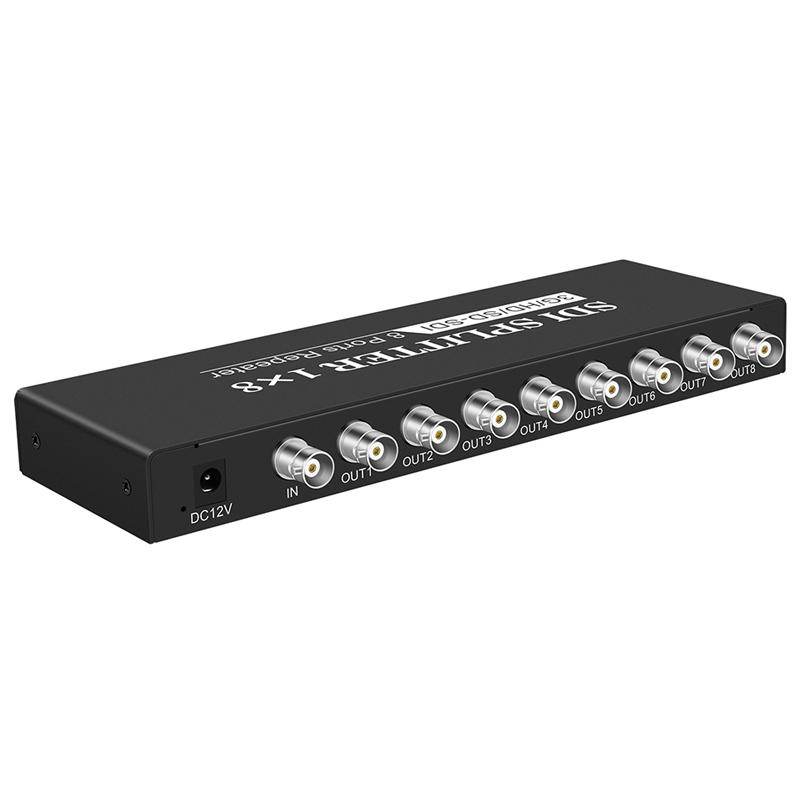

1 Είσοδος 8 Έξοδοι Ενισχυτής Διανομής SD-SDI / HD-SDI / 3G-SDI Διαχωριστής Βίντεο SDI (Ευρωπαϊκό Βύσμα)

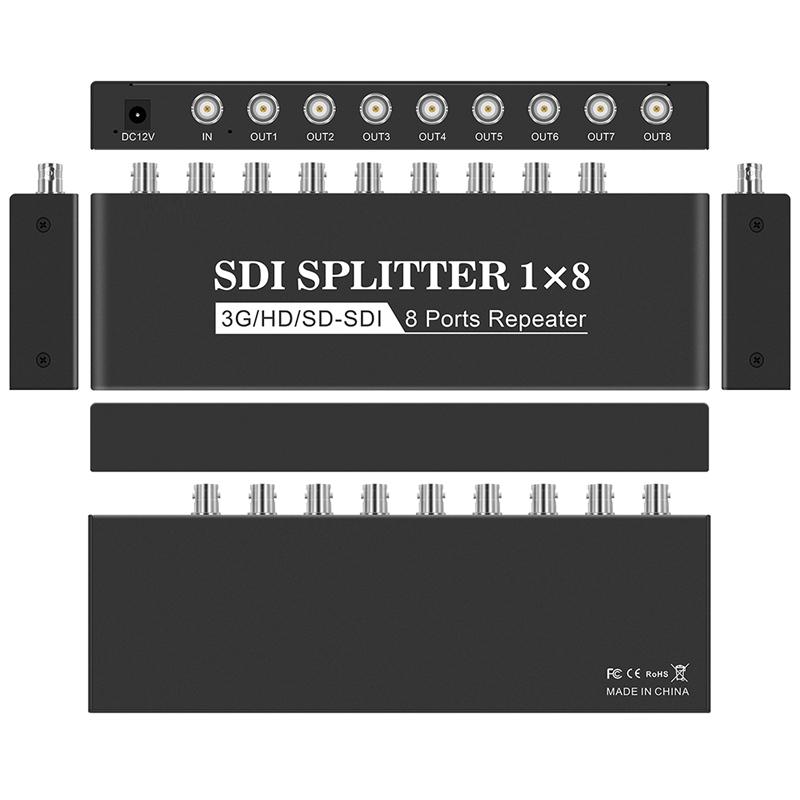

1. Διεπαφή εξόδου SDI: BNC SDI×2 SDI×4 SDI×8
2. Συμβατότητα προτύπου SDI: SMPTE 424M, SMPTE 292M και SMPTE 259M-C
3. Μορφή σήματος SDI: SD-SDI HD-SDI 3G-SDI
4. Υποστήριξη ρυθμού SDI: 143-2970MB/S
5. Αντίσταση SDI: 75 ohms
6. Ανάλυση: 480i 60Hz / 576i 50Hz / 720P 50Hz / 720P 60Hz / 1080i 50Hz / 1080i 60HZ / 1080P 24Hz 25Hz 30Hz 50Hz 60Hz
7. Πλάτος σήματος εξόδου SDI: 800mVp-p

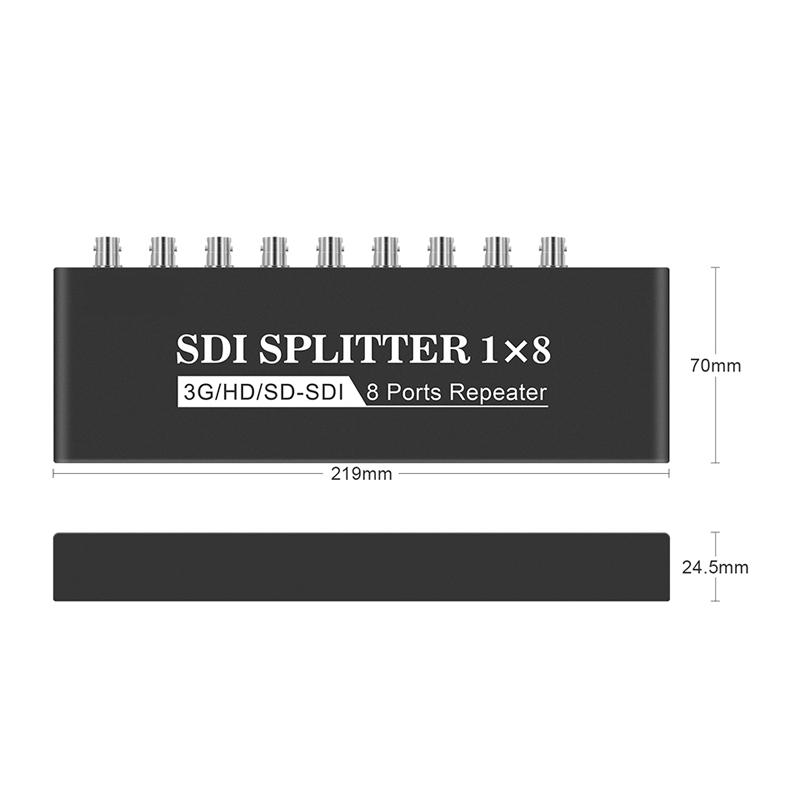

8. Διαστάσεις: 219 x 70 x 24.5mm
Βήματα εγκατάστασης:
1. Συνδέστε τη διεπαφή εισόδου SDI στην πηγή σήματος SDI μέσω του ομοαξονικού καλωδίου

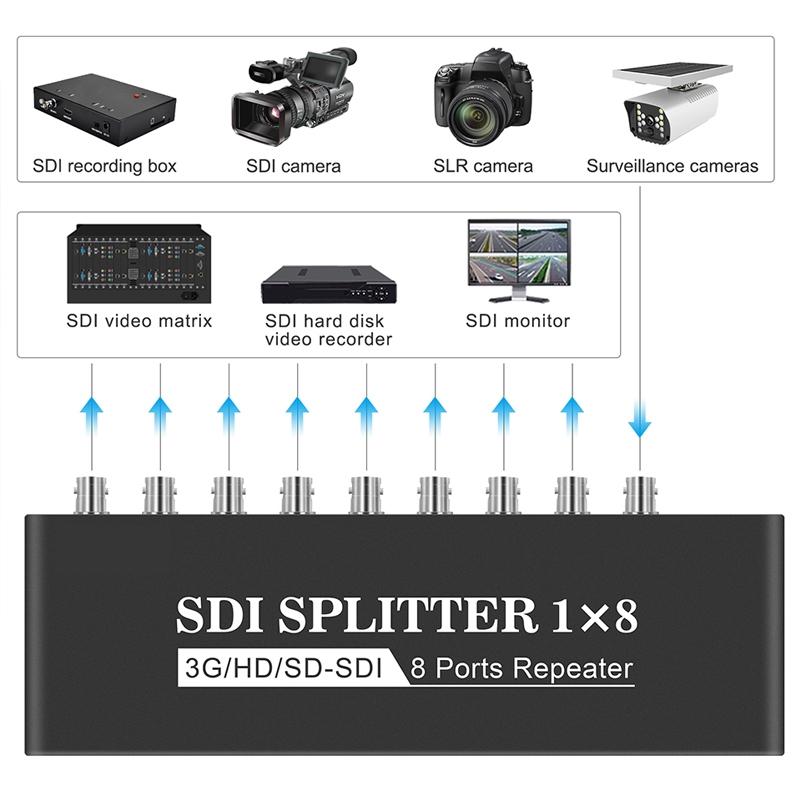

2. Η έξοδος SDI μπορεί να συνδεθεί σε άλλες συσκευές απεικόνισης που υποστηρίζουν είσοδο σήματος SDI
3. Ενεργοποιήστε την τροφοδοσία της κύριας μονάδας και η συσκευή ξεκινά να λειτουργεί
Περιγραφή λειτουργίας:

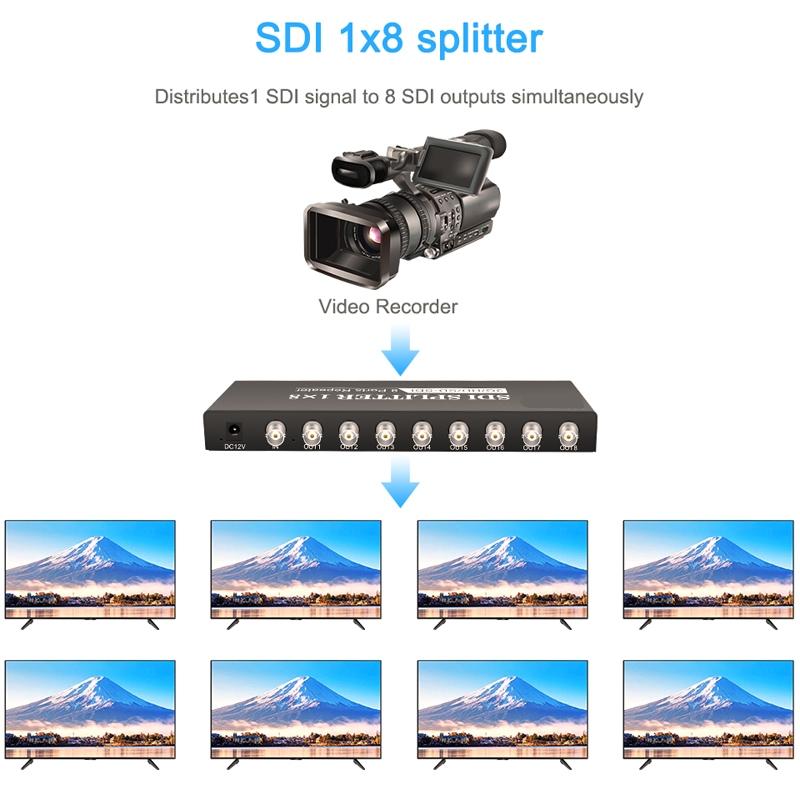

1. Λειτουργία διανομής SDI: Συνδέστε το υλικό σύμφωνα με τα τρία "βήματα εγκατάστασης" και ο διαχωριστής SDI θα ξεκινήσει να λειτουργεί κανονικά. Ο διαχωριστής SDI υποστηρίζει μορφές βίντεο SD-SDI (270Mbps), υψηλής ευκρίνειας HD-SDI (1.485Gbps) και πλήρους υψηλής ευκρίνειας 3G-SDI (2.97 Gbps), διανομή βίντεο SDI
2. Λειτουργία επέκτασης: Αυτό το προϊόν υποστηρίζει μήκος καλωδίου έως (Belden-1694A). Απόσταση εισόδου και εξόδου γραμμής SDI: Το SD υποστηρίζει 400m, το HD υποστηρίζει 200m, το 3G υποστηρίζει 100m (θεωρητική τιμή, η συγκεκριμένη απόσταση σχετίζεται με την ποιότητα του καλωδίου)
3. Σχεδιασμός ευρείας τάσης: ενσωματωμένος σχεδιασμός ευρείας τάσης, υποστήριξη εισόδου τάσης DC5V~36V (ισχύς έως 2W)

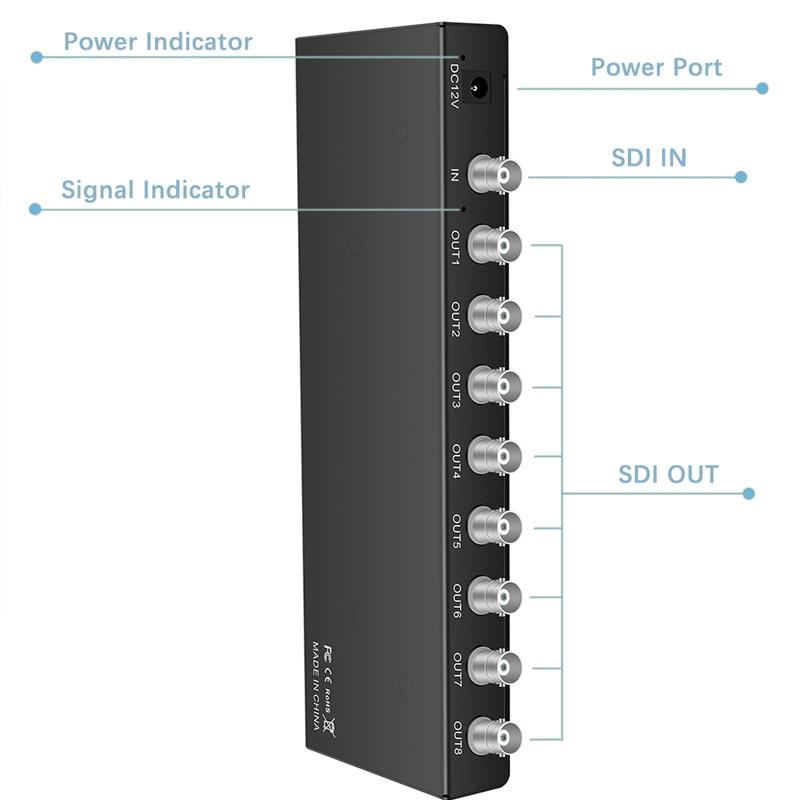

4. Ευφυής σχεδιασμός: Υιοθετεί καθαρή επεξεργασία υλικού για plug and play και μπορεί να ανιχνεύσει αυτόματα διαφορετικά σήματα SDI. Όταν εισαχθεί ένα έγκυρο σήμα SDI, η λυχνία LED θα εμφανίσει πράσινο. Εάν δεν υπάρχει σήμα ή το σήμα δεν είναι σύμφωνο με το πρότυπο, η λυχνία LED θα σβήσει, καθιστώντας ευκολότερη την κρίση του προβλήματος για τους πελάτες μηχανικής.
