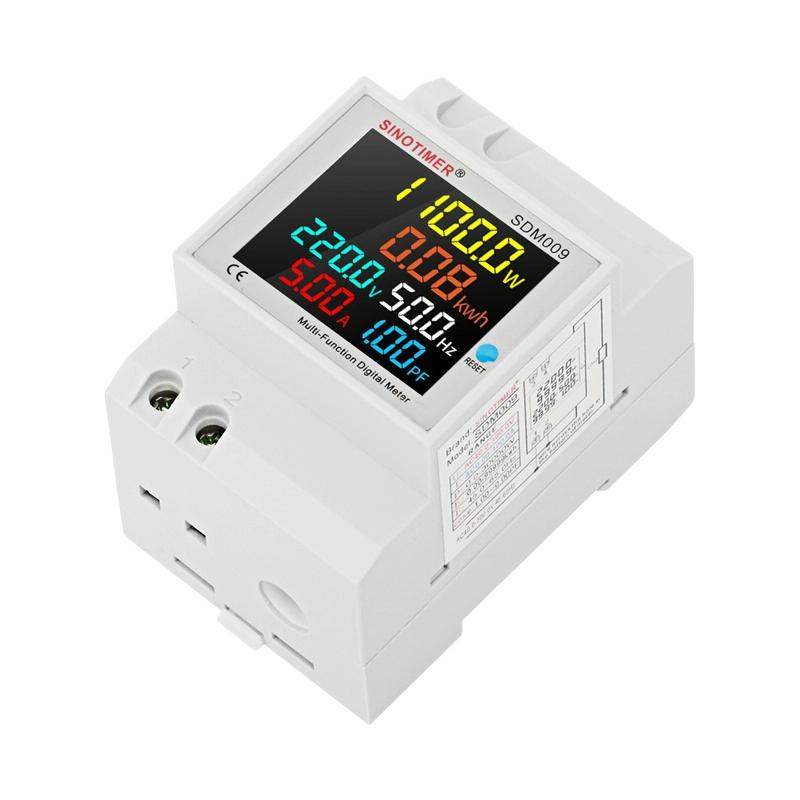

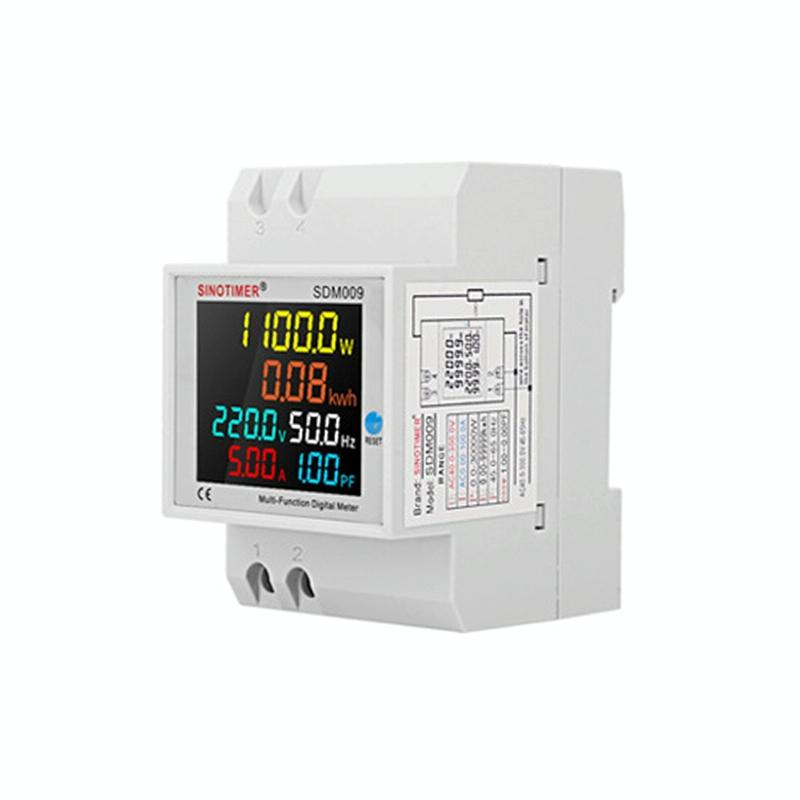

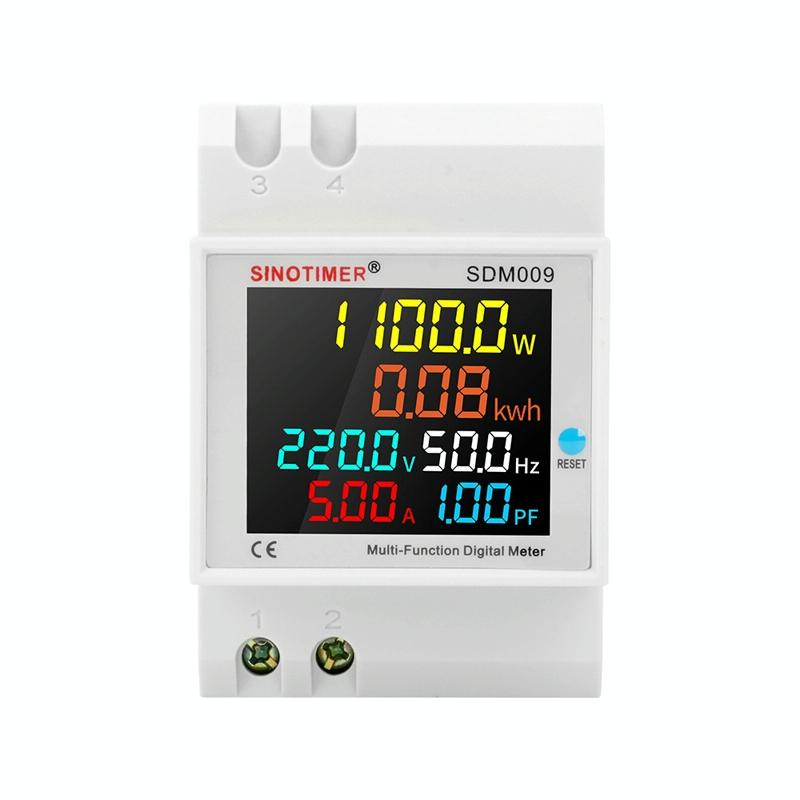

Πολυλειτουργικός μετρητής SINOTIMER SDM009 για ράγα DIN, Μονοφασικός τάσης, ρεύματος, συχνότητας, συντελεστή ισχύος και ηλεκτρικής ενέργειας, Μοντέλο: Ενσωματωμένο AC250-450V (SINOTIMER)

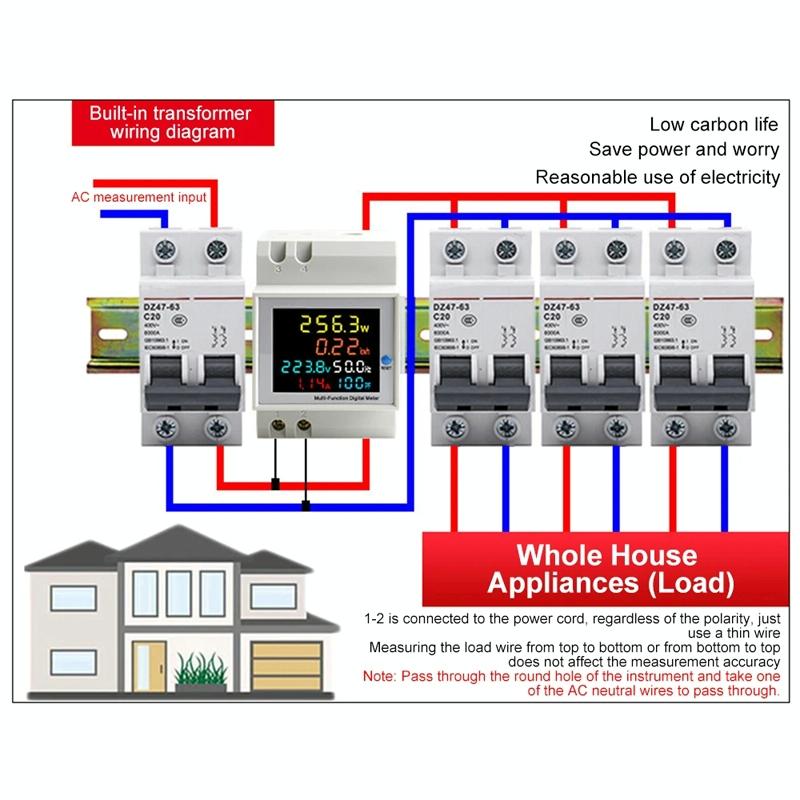

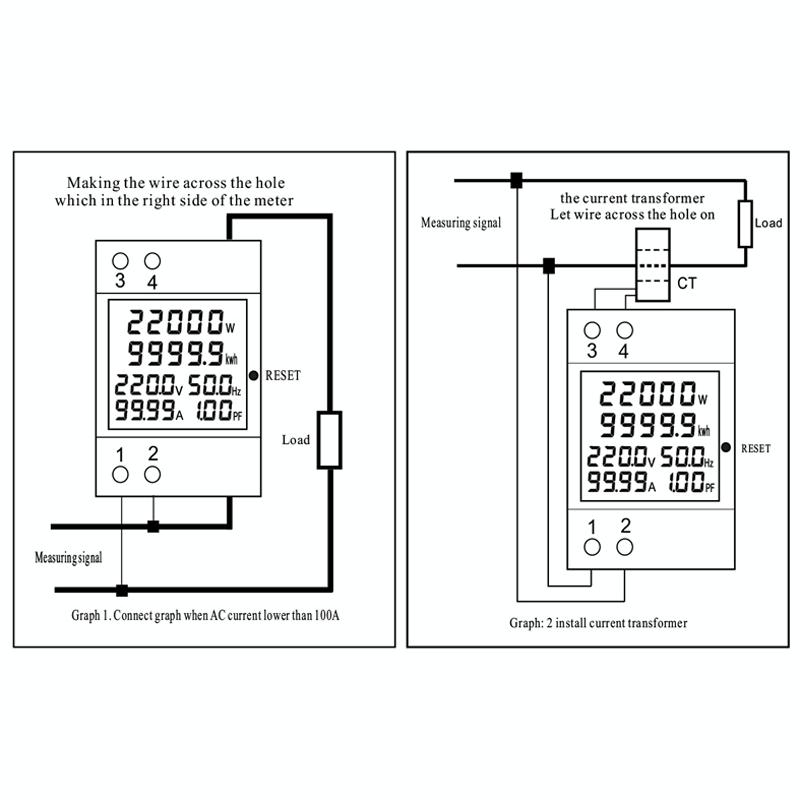

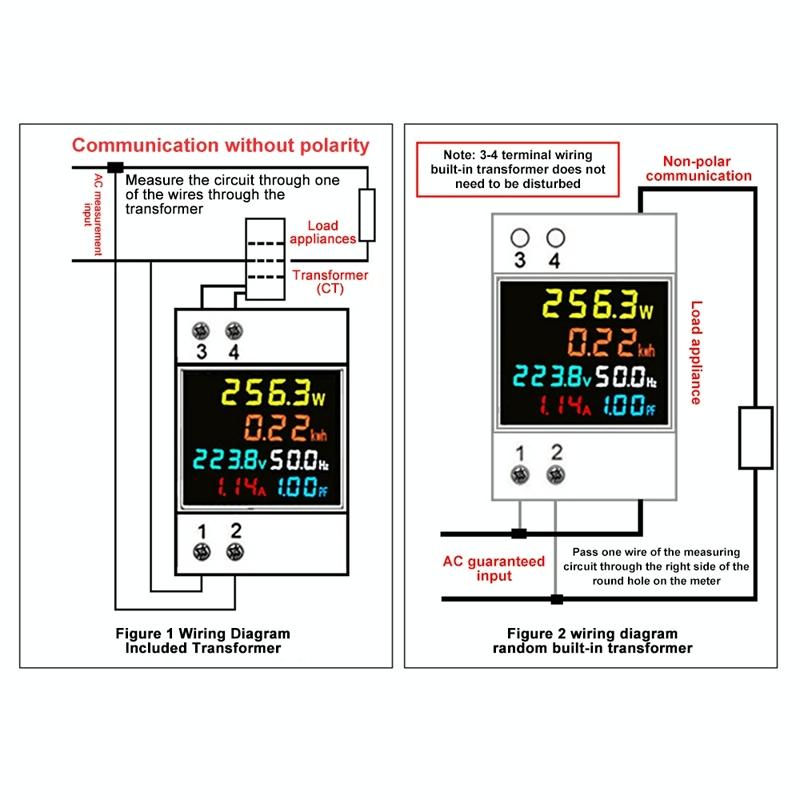

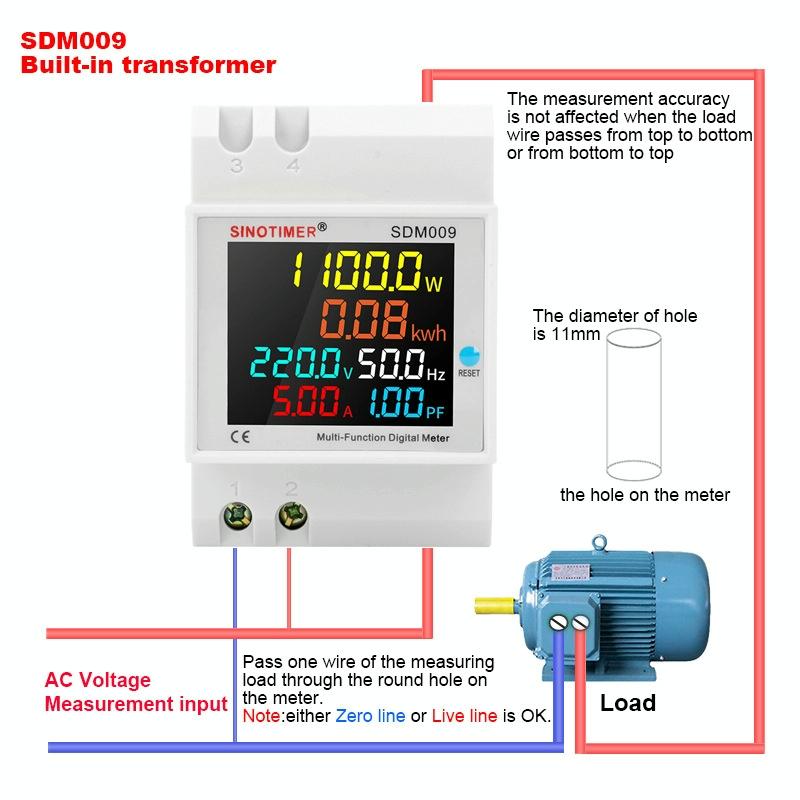

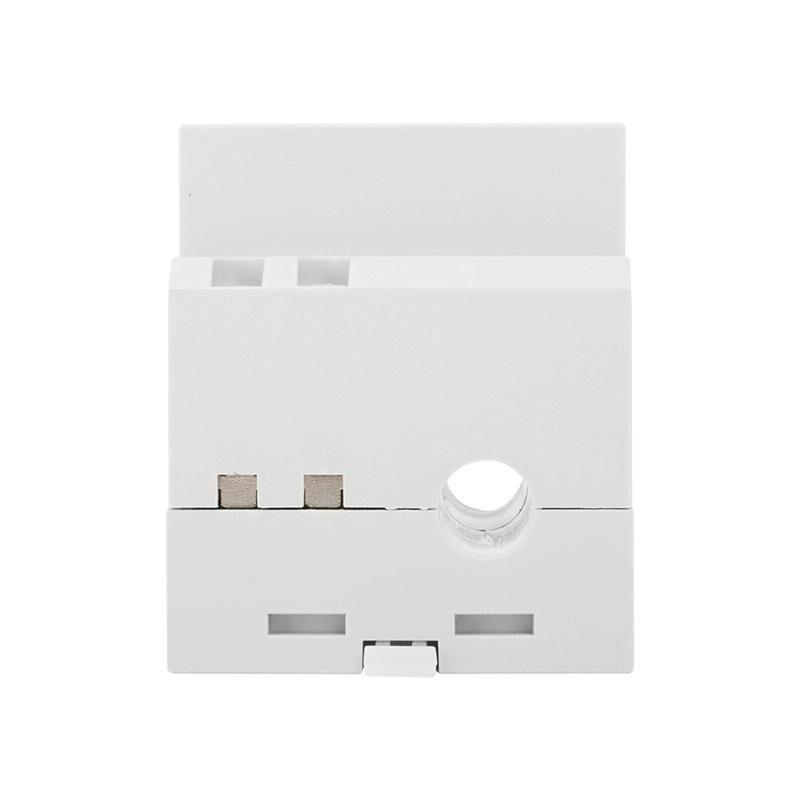

1. Ακρίβεια μέτρησης: 1+/-2 τοις εκατό της τιμής 2. Εύρος μέτρησης: - Τάση: AC40-300V (για 110V 220V)/AC250-450V (για 380V 450V) - Ρεύμα: 0,00-100,0A καθολικό - Ενεργός ισχύς: 0-60000W/0-45000W - Συχνότητα: 45-65Hz - Ηλεκτρική ενέργεια (ισχύς): 0-9999Kwh - Συντελεστής ισχύος: 0,00-4,00PF 3. Ταχύτητα μέτρησης: 2 φορές/δευτερόλεπτο 4. Τρόπος εγκατάστασης: τύπου ράγας 5. Συνολικές διαστάσεις: 54 x 80 x 64mm 6. Εξωτερικές διαστάσεις: 45 x 16mm Τρόπος χρήσης και καλωδίωσης: 1. Συνδέστε την τάση που μετράτε στους ακροδέκτες 1 και 2 στην κάτω αριστερή πλευρά του μετρητή 2. Ενσωματωμένος μετασχηματιστής σύμφωνα με το διάγραμμα καλωδίωσης του σχήματος 1, το κύκλωμα μέτρησης του καλωδίου μέσω της κάτω οπής του οργάνου, η κατεύθυνση εισόδου του καλωδίου σύμφωνα με τη χρήση του χρήστη μπορεί να είναι αυθαίρετη, μπορεί να είναι από την κάτω οπή του οργάνου προς τα πάνω, ή από τις πάνω οπές του οργάνου προς τα κάτω, η διαφορετική κατεύθυνση εισόδου δεν θα επηρεάσει τα αποτελέσματα των μετρήσεων 3. Συνδέστε τον εξωτερικό μετασχηματιστή σύμφωνα με το διάγραμμα καλωδίωσης στο σχήμα 2, συνδέστε τα δύο καλώδια του δευτερεύοντος άκρου του μετασχηματιστή ακριβείας ρεύματος με το όργανο στους ακροδέκτες 3 και 4 στην πάνω αριστερή πλευρά του οργάνου και περάστε τα καλώδια του κυκλώματος μέτρησης μέσω της οπής του μετασχηματιστή 4. Όταν ενεργοποιηθεί η τροφοδοσία, ο μετρητής εμφανίζει τις παραμέτρους μέτρησης 5. Όταν είναι απαραίτητο να επαναφέρετε τη μέτρηση ισχύος (όταν η μέτρηση ξεκινά από το μηδέν), πατήστε και κρατήστε πατημένο το κουμπί στη δεξιά πλευρά του πίνακα του μετρητή (RESET) για 5 δευτερόλεπτα (πατήστε και κρατήστε πατημένο για 5 δευτερόλεπτα) μέχρι η ισχύς να εμφανιστεί ως 0, στη συνέχεια αφήστε το κουμπί, στη συνέχεια η μέτρηση ισχύος ξεκινά από το μηδέν 6. Λειτουργία αυτόματης αποθήκευσης δεδομένων σε περίπτωση διακοπής ρεύματος, δηλαδή, όταν αποσυνδεθεί η τάση μέτρησης ή διακοπεί η παροχή ρεύματος, ο μετρητής θα αποθηκεύσει αυτόματα τα τρέχοντα δεδομένα δοκιμής, όταν επανασυνδεθεί στην τροφοδοσία, ο μετρητής θα συνεχίσει να προσθέτει στα αρχικά αποθηκευμένα δεδομένα 7. Διάμετρος οπής ενσωματωμένου μετασχηματιστή (CT) 11mm μπορεί να περάσει το εθνικό πρότυπο 12 τετραγωνικών (mm) πρότυπου χάλκινου σύρματος / μπορεί να καλύψει το ρεύμα φορτίου 100A, διάμετρος οπής εξωτερικού μετασχηματιστή (CT) 15mm μπορεί να καλύψει το εθνικό πρότυπο 21-25 τετραγωνικών (mm) πρότυπου χάλκινου σύρματος Σημείωση: το εύρος μέτρησης τάσης του οργάνου 250-450V ισχύει μόνο για καθαρή εναλλασσόμενη τάση 45-65Hz, το εύρος μέτρησης 40-300V δεν περιορίζεται.
