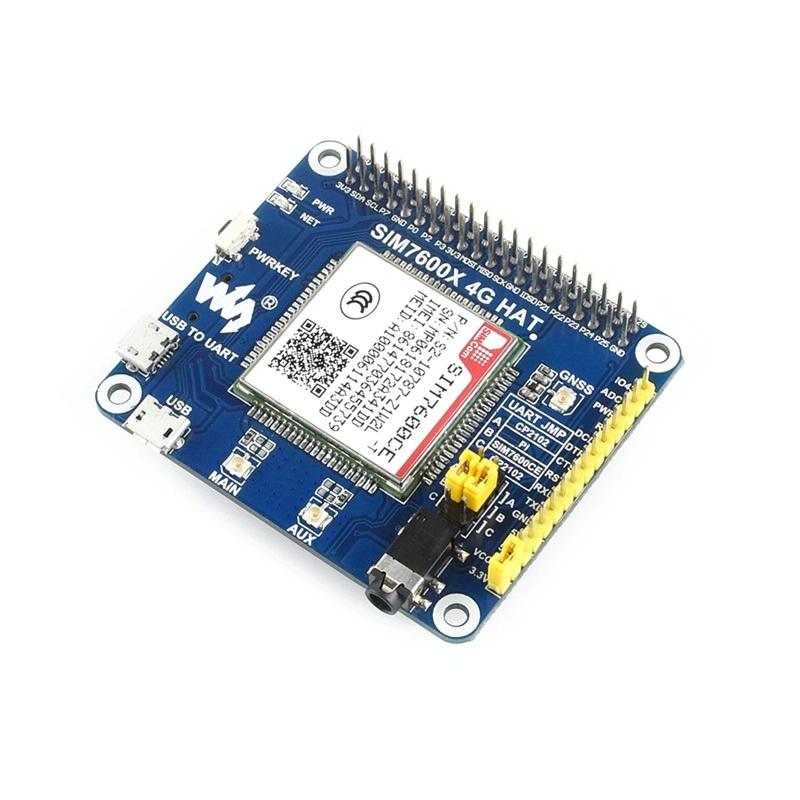

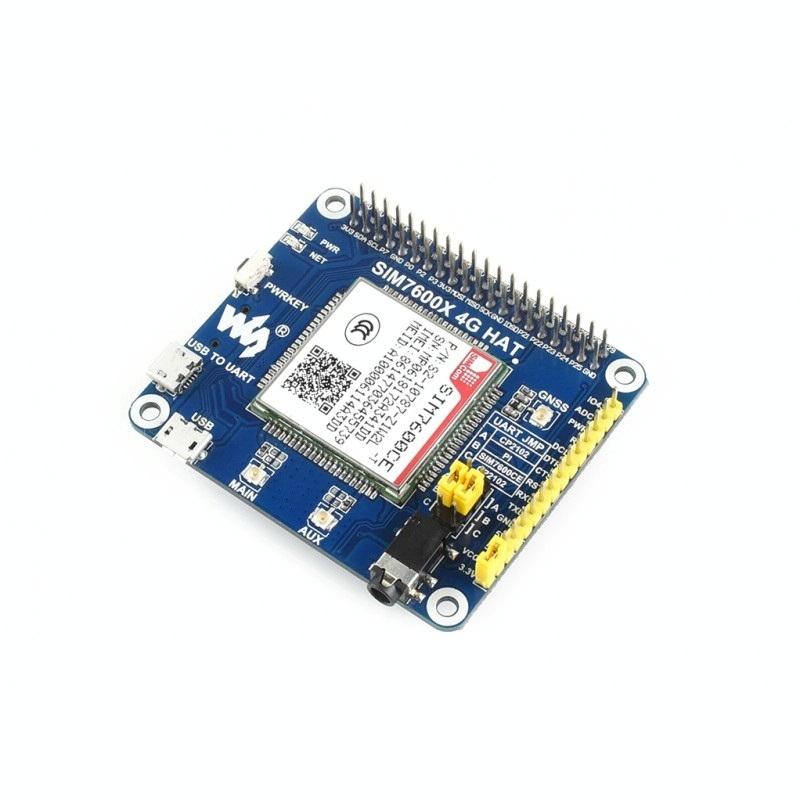

Waveshare 4G / 3G / 2G / GSM / GPRS / GNSS ΚΑΠΕΛΟ για Raspberry Pi, LTE CAT4, για την Κίνα (Waveshare)
Επισκόπηση
1. Το SIM7600A-H 4G HAT είναι μια μονάδα επικοινωνίας 4G και εντοπισμού θέσης GNSS, η οποία υποστηρίζει LTE CAT4 έως και 150Mbps για τη μεταφορά δεδομένων downlink. είναι αρκετά χαμηλής κατανάλωσης ενέργειας.
2. Μπορείτε να συνδέσετε αυτή τη μονάδα 4G με τον υπολογιστή για να σερφάρετε στο Internet ή να τη συνδέσετε στο Raspberry Pi για να ενεργοποιήσετε λειτουργίες όπως σύνδεση υψηλής ταχύτητας 4G, ασύρματη επικοινωνία, πραγματοποίηση τηλεφωνικών κλήσεων, αποστολή SMS, παγκόσμιος εντοπισμός θέσης κ.λπ.
Εφαρμοστέα περιοχή
1. Το SIM7600A-H εφαρμόζεται κυρίως στη Βόρεια Αμερική (ΗΠΑ, CA, MX), το SIM7600E-H εφαρμόζεται κυρίως στη Νοτιοανατολική Ασία, τη Δυτική Ασία, την Ευρώπη, την Αφρική, το SIM7600CE-T εφαρμόζεται κυρίως στην Κίνα.
2. Ελέγξτε τις υποστηριζόμενες ζώνες σύμφωνα με τον τοπικό σας πάροχο υπηρεσιών, επιλέξτε την κατάλληλη κατά την παραγγελία.
Χαρακτηριστικά
1. Συνδεσιμότητα Raspberry Pi, συμβατό με Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B+
2. Υποστήριξη dial-up, τηλεφωνική κλήση, SMS, MMS, mail, TCP, UDP, DTMF, HTTP, FTP κ.λπ.
3. Υποστήριξη εντοπισμού θέσης GPS, BeiDou, Glonass, LBS σταθμού βάσης
4. Ενσωματωμένη διεπαφή USB, για δοκιμή εντολών AT, λήψη δεδομένων εντοπισμού θέσης GPS και ούτω καθεξής
5. Ενσωματωμένος μετατροπέας CP2102 USB σε UART, για σειριακή αποσφαλμάτωση
6. Breakout UART control pins, για σύνδεση με host boards όπως Arduino/STM32
7. Υποδοχή κάρτας SIM, υποστηρίζει κάρτα SIM 1.8V/3V
8. Ενσωματωμένη υποδοχή ήχου και αποκωδικοποιητής ήχου για πραγματοποίηση τηλεφωνικής κλήσης
9. 2x ενδεικτικές λυχνίες LED, εύκολη παρακολούθηση της κατάστασης λειτουργίας
10. Ενσωματωμένος μεταφραστής τάσης, η τάση λειτουργίας μπορεί να διαμορφωθεί σε 3,3V ή 5V μέσω βραχυκυκλωτήρα
11. Ρυθμός Baudrate: (προεπιλογή: 115200bps)
12. Αυτόματη απομάκρυνση baudrate: 9600bps-115200bps
13. Έλεγχος μέσω εντολών AT (3GPP TS 27.007, 27.005 και σύνολο εντολών V.25TER)
14. Υποστήριξη εργαλειοθήκης εφαρμογών SIM: SAT Class 3, USAT
15. Έρχεται με πόρους ανάπτυξης και εγχειρίδιο (παραδείγματα για Raspberry Pi/Arduino/STM32)
Προδιαγραφές επικοινωνίας
1. Μπάντα: 1:
A. LTE:
- SIM7600A-H: LTE-FDD B2/B4/B12
- SIM7600E-H: LTE-FDD B1/B3/B5/B7/B8/B20, LTE-TDD B38/B40/B41
- SIM7600CE-T: B: LTE-TDD B38/B39/B40/B41, LTE-FDD B1/B3/B8
B. UMTS/HSDPA/HSPA+ B1/B8, TD-SCDMA B34/B39, CDMA 1X/EVDO BC0
C. GSM/GPRS/EDGE 900/1800 MHz
2: 4G, 3G, 2.5G, 2G
3. Ισχύς εκπομπής: 0.25W, 0.5W/EGSM900, 0.4W/DCS1800, 2W/GSM900, 1W/DCS1800
4: Downlink=<384Kbps
- EDGE: Uplink=<236.8kbps, Downlink=<236.8kbps
- GPRS: Uplink=<85.6kbps, Downlink=<85.6kbps
- HSPA+: Uplink=<5.76Mbps, Downlink=<42Mbps
Προδιαγραφές GNSS
1. Τύπος δέκτη
- 16 καναλιών
- C/A κωδικός
2. Ευαισθησία
- Παρακολούθηση: -159 dBm (GPS) / -158 dBm (GLONASS) / TBD (BD)
- Ψυχρές εκκινήσεις: -148 dBm
3. Χρόνος μέχρι τον πρώτο εντοπισμό (ανοικτός αέρας)
- Ψυχρές εκκινήσεις: Ακρίβεια
- Θέση: <1s
4: <2,5m CEP
Προδιαγραφές SMS και ήχου
1. Κάρτα USIM και ME (προεπιλογή)
2. Λειτουργία ήχου
- Υποστήριξη ακύρωσης ηχούς
- Υποστήριξη μείωσης θορύβου
Άλλες προδιαγραφές
1. Παροχή ρεύματος: 5V
2. Τάση λειτουργίας: 5V/3.3V (διαμορφώνεται μέσω βραχυκυκλωτήρα)
3. Θερμοκρασία λειτουργίας: -30 βαθμοί C ~ 80 βαθμοί C
4. Θερμοκρασία αποθήκευσης: -45 βαθμοί C - 90 βαθμοί C

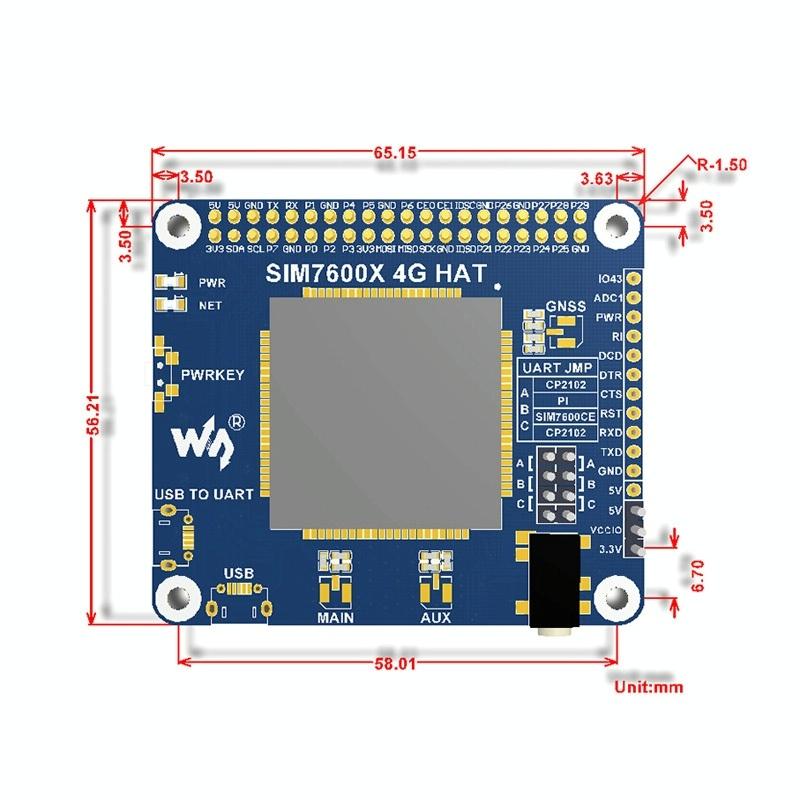

5. Διαστάσεις: 56,21mm x 65,15mm

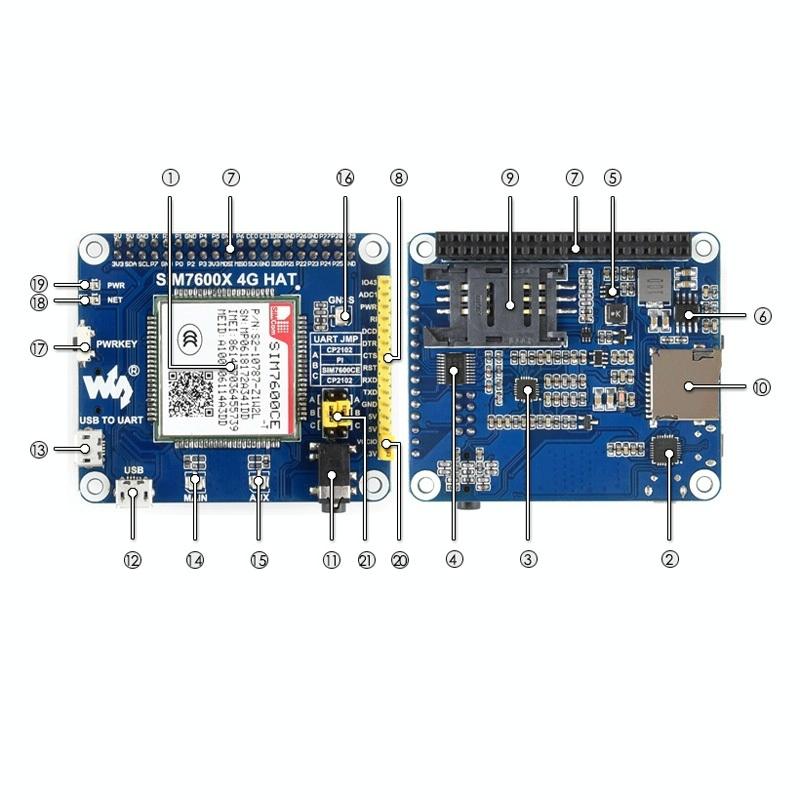

Τι περιέχει η πλακέτα
1. SIM7600CE-T
2. Μετατροπέας CP2102 USB σε UART
3. Αποκωδικοποιητής ήχου NAU8810
4. Μετατροπέας τάσης TXS0108EPWR: Μετατρέπει 3,3V/5V σε 1,8V
5. MP2128DT chip ισχύος
6. MP1482 chip ισχύος
7. Raspberry Pi GPIO header: Για σύνδεση με το Raspberry Pi
8: Για σύνδεση με κεντρικές πλακέτες όπως Arduino/STM32

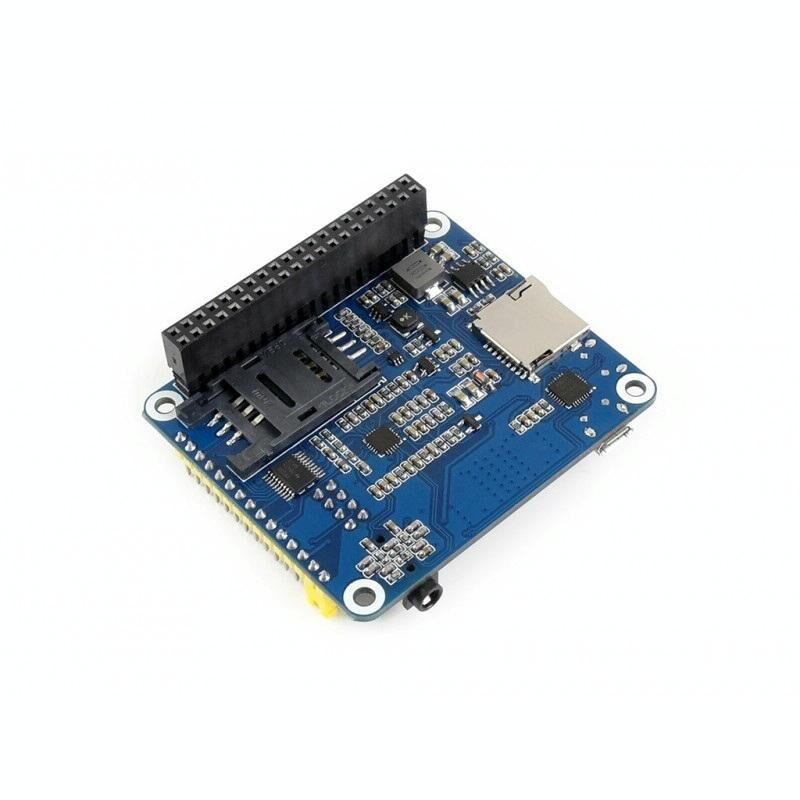

9. Υποδοχή κάρτας SIM: Υποστηρίζει κάρτα SIM 1,8V/3V
10. Υποδοχή κάρτας TF: Επιτρέπει την αποθήκευση αρχείων/SMS/...
11. Υποδοχή ακουστικών/μικροφώνου 3.5mm
12. Διεπαφή USB: Για δοκιμές εντολών AT, λήψη δεδομένων εντοπισμού θέσης GPS κ.λπ.
13. Διασύνδεση USB προς UART: Για σειριακή αποσφαλμάτωση ή σύνδεση στο Raspberry Pi
14. Υποδοχή κεραίας MAIN
15. Υποδοχή κεραίας AUX
16. Σύνδεσμος κεραίας GNSS
17. Διακόπτης τροφοδοσίας
18. Ένδειξη κατάστασης δικτύου
19. Ένδειξη ισχύος
20. Βραχυκυκλωτήρας επιλογής τάσης λειτουργίας:
- VCCIO-3.3V: ρυθμίστε την τάση λειτουργίας ως 3.3V
- VCCIO-5V: ρυθμίστε την τάση λειτουργίας ως 5V
21. Βραχυκυκλωτήρας επιλογής UART:
- A: Πρόσβαση στο Raspberry Pi μέσω USB σε UART
- B: Έλεγχος του SIM7600 από το Raspberry Pi
- C: Έλεγχος του SIM7600 μέσω USB σε UART

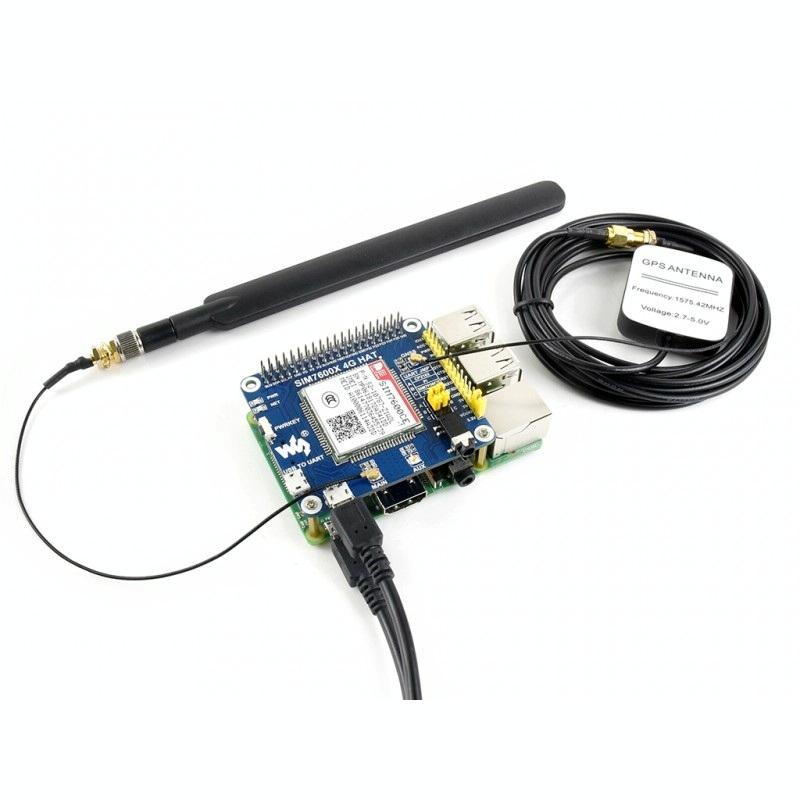

Λίστα συσκευασιών
1. SIM7600CE 4G HAT x1

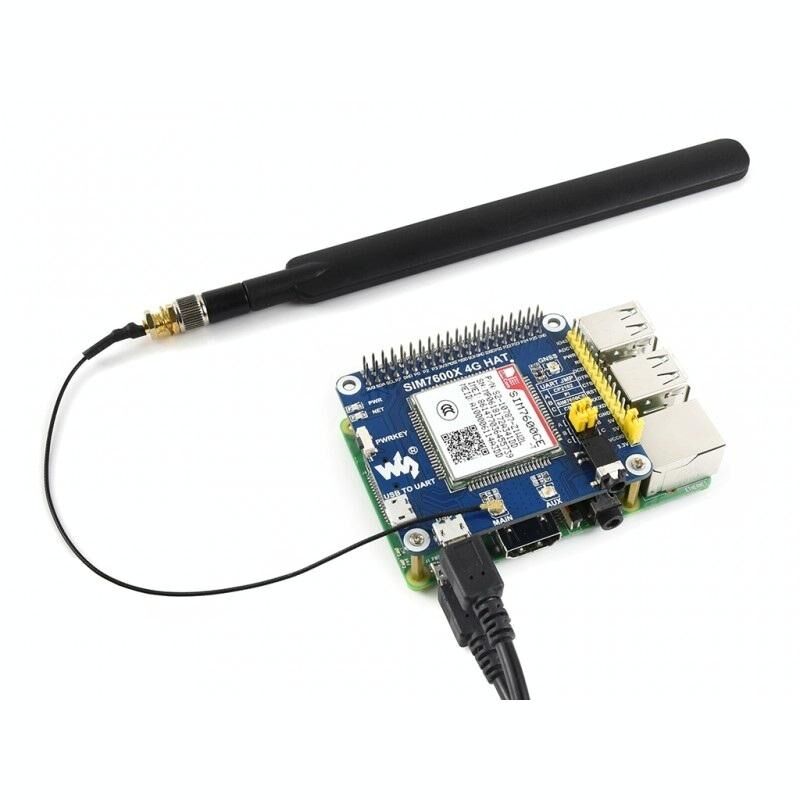

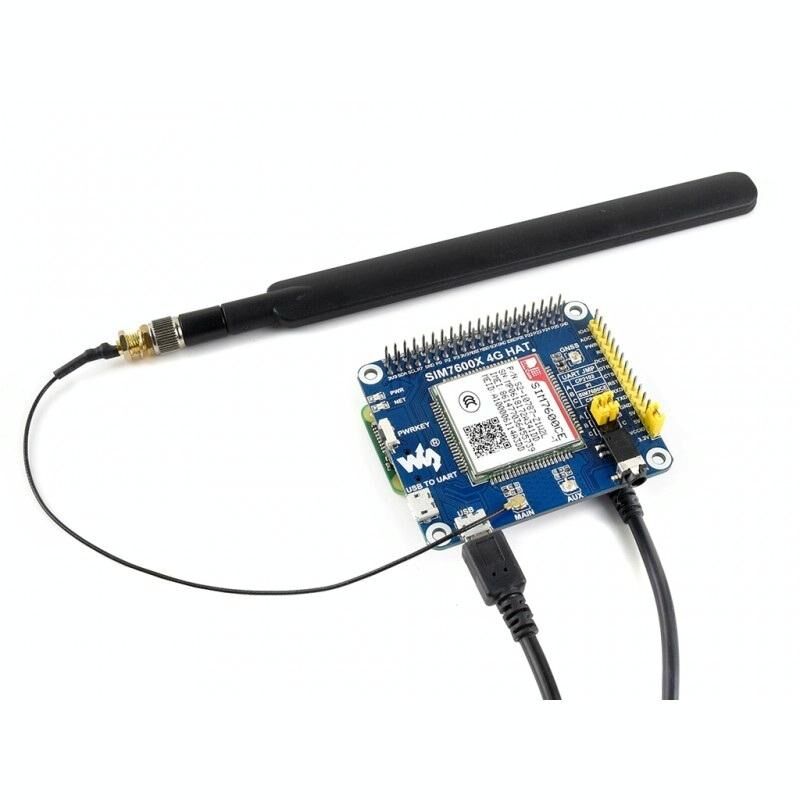

2. Κεραία LTE x1

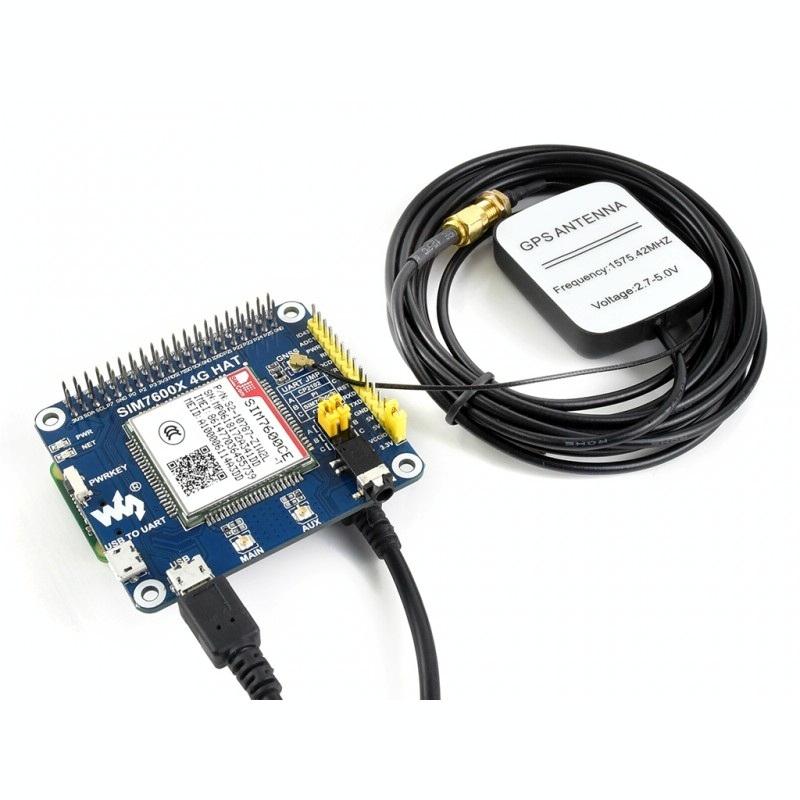

3. Εξωτερική κεραία GPS (B) x1
4. Καλώδιο USB τύπου A σε micro plug x2
5. Πακέτο βιδών RPi (2 τεμάχια) x1
1. Το SIM7600A-H 4G HAT είναι μια μονάδα επικοινωνίας 4G και εντοπισμού θέσης GNSS, η οποία υποστηρίζει LTE CAT4 έως και 150Mbps για τη μεταφορά δεδομένων downlink. είναι αρκετά χαμηλής κατανάλωσης ενέργειας.
2. Μπορείτε να συνδέσετε αυτή τη μονάδα 4G με τον υπολογιστή για να σερφάρετε στο Internet ή να τη συνδέσετε στο Raspberry Pi για να ενεργοποιήσετε λειτουργίες όπως σύνδεση υψηλής ταχύτητας 4G, ασύρματη επικοινωνία, πραγματοποίηση τηλεφωνικών κλήσεων, αποστολή SMS, παγκόσμιος εντοπισμός θέσης κ.λπ.
Εφαρμοστέα περιοχή
1. Το SIM7600A-H εφαρμόζεται κυρίως στη Βόρεια Αμερική (ΗΠΑ, CA, MX), το SIM7600E-H εφαρμόζεται κυρίως στη Νοτιοανατολική Ασία, τη Δυτική Ασία, την Ευρώπη, την Αφρική, το SIM7600CE-T εφαρμόζεται κυρίως στην Κίνα.
2. Ελέγξτε τις υποστηριζόμενες ζώνες σύμφωνα με τον τοπικό σας πάροχο υπηρεσιών, επιλέξτε την κατάλληλη κατά την παραγγελία.
Χαρακτηριστικά
1. Συνδεσιμότητα Raspberry Pi, συμβατό με Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B+
2. Υποστήριξη dial-up, τηλεφωνική κλήση, SMS, MMS, mail, TCP, UDP, DTMF, HTTP, FTP κ.λπ.
3. Υποστήριξη εντοπισμού θέσης GPS, BeiDou, Glonass, LBS σταθμού βάσης
4. Ενσωματωμένη διεπαφή USB, για δοκιμή εντολών AT, λήψη δεδομένων εντοπισμού θέσης GPS και ούτω καθεξής
5. Ενσωματωμένος μετατροπέας CP2102 USB σε UART, για σειριακή αποσφαλμάτωση
6. Breakout UART control pins, για σύνδεση με host boards όπως Arduino/STM32
7. Υποδοχή κάρτας SIM, υποστηρίζει κάρτα SIM 1.8V/3V
8. Ενσωματωμένη υποδοχή ήχου και αποκωδικοποιητής ήχου για πραγματοποίηση τηλεφωνικής κλήσης
9. 2x ενδεικτικές λυχνίες LED, εύκολη παρακολούθηση της κατάστασης λειτουργίας
10. Ενσωματωμένος μεταφραστής τάσης, η τάση λειτουργίας μπορεί να διαμορφωθεί σε 3,3V ή 5V μέσω βραχυκυκλωτήρα
11. Ρυθμός Baudrate: (προεπιλογή: 115200bps)
12. Αυτόματη απομάκρυνση baudrate: 9600bps-115200bps
13. Έλεγχος μέσω εντολών AT (3GPP TS 27.007, 27.005 και σύνολο εντολών V.25TER)
14. Υποστήριξη εργαλειοθήκης εφαρμογών SIM: SAT Class 3, USAT
15. Έρχεται με πόρους ανάπτυξης και εγχειρίδιο (παραδείγματα για Raspberry Pi/Arduino/STM32)
Προδιαγραφές επικοινωνίας
1. Μπάντα: 1:
A. LTE:
- SIM7600A-H: LTE-FDD B2/B4/B12
- SIM7600E-H: LTE-FDD B1/B3/B5/B7/B8/B20, LTE-TDD B38/B40/B41
- SIM7600CE-T: B: LTE-TDD B38/B39/B40/B41, LTE-FDD B1/B3/B8
B. UMTS/HSDPA/HSPA+ B1/B8, TD-SCDMA B34/B39, CDMA 1X/EVDO BC0
C. GSM/GPRS/EDGE 900/1800 MHz
2: 4G, 3G, 2.5G, 2G
3. Ισχύς εκπομπής: 0.25W, 0.5W/EGSM900, 0.4W/DCS1800, 2W/GSM900, 1W/DCS1800
4: Downlink=<384Kbps
- EDGE: Uplink=<236.8kbps, Downlink=<236.8kbps
- GPRS: Uplink=<85.6kbps, Downlink=<85.6kbps
- HSPA+: Uplink=<5.76Mbps, Downlink=<42Mbps
Προδιαγραφές GNSS
1. Τύπος δέκτη
- 16 καναλιών
- C/A κωδικός
2. Ευαισθησία
- Παρακολούθηση: -159 dBm (GPS) / -158 dBm (GLONASS) / TBD (BD)
- Ψυχρές εκκινήσεις: -148 dBm
3. Χρόνος μέχρι τον πρώτο εντοπισμό (ανοικτός αέρας)
- Ψυχρές εκκινήσεις: Ακρίβεια
- Θέση: <1s
4: <2,5m CEP
Προδιαγραφές SMS και ήχου
1. Κάρτα USIM και ME (προεπιλογή)
2. Λειτουργία ήχου
- Υποστήριξη ακύρωσης ηχούς
- Υποστήριξη μείωσης θορύβου
Άλλες προδιαγραφές
1. Παροχή ρεύματος: 5V
2. Τάση λειτουργίας: 5V/3.3V (διαμορφώνεται μέσω βραχυκυκλωτήρα)
3. Θερμοκρασία λειτουργίας: -30 βαθμοί C ~ 80 βαθμοί C
4. Θερμοκρασία αποθήκευσης: -45 βαθμοί C - 90 βαθμοί C
5. Διαστάσεις: 56,21mm x 65,15mm
Τι περιέχει η πλακέτα
1. SIM7600CE-T
2. Μετατροπέας CP2102 USB σε UART
3. Αποκωδικοποιητής ήχου NAU8810
4. Μετατροπέας τάσης TXS0108EPWR: Μετατρέπει 3,3V/5V σε 1,8V
5. MP2128DT chip ισχύος
6. MP1482 chip ισχύος
7. Raspberry Pi GPIO header: Για σύνδεση με το Raspberry Pi
8: Για σύνδεση με κεντρικές πλακέτες όπως Arduino/STM32
9. Υποδοχή κάρτας SIM: Υποστηρίζει κάρτα SIM 1,8V/3V
10. Υποδοχή κάρτας TF: Επιτρέπει την αποθήκευση αρχείων/SMS/...
11. Υποδοχή ακουστικών/μικροφώνου 3.5mm
12. Διεπαφή USB: Για δοκιμές εντολών AT, λήψη δεδομένων εντοπισμού θέσης GPS κ.λπ.
13. Διασύνδεση USB προς UART: Για σειριακή αποσφαλμάτωση ή σύνδεση στο Raspberry Pi
14. Υποδοχή κεραίας MAIN
15. Υποδοχή κεραίας AUX
16. Σύνδεσμος κεραίας GNSS
17. Διακόπτης τροφοδοσίας
18. Ένδειξη κατάστασης δικτύου
19. Ένδειξη ισχύος
20. Βραχυκυκλωτήρας επιλογής τάσης λειτουργίας:
- VCCIO-3.3V: ρυθμίστε την τάση λειτουργίας ως 3.3V
- VCCIO-5V: ρυθμίστε την τάση λειτουργίας ως 5V
21. Βραχυκυκλωτήρας επιλογής UART:
- A: Πρόσβαση στο Raspberry Pi μέσω USB σε UART
- B: Έλεγχος του SIM7600 από το Raspberry Pi
- C: Έλεγχος του SIM7600 μέσω USB σε UART
Λίστα συσκευασιών
1. SIM7600CE 4G HAT x1
2. Κεραία LTE x1
3. Εξωτερική κεραία GPS (B) x1
4. Καλώδιο USB τύπου A σε micro plug x2
5. Πακέτο βιδών RPi (2 τεμάχια) x1
