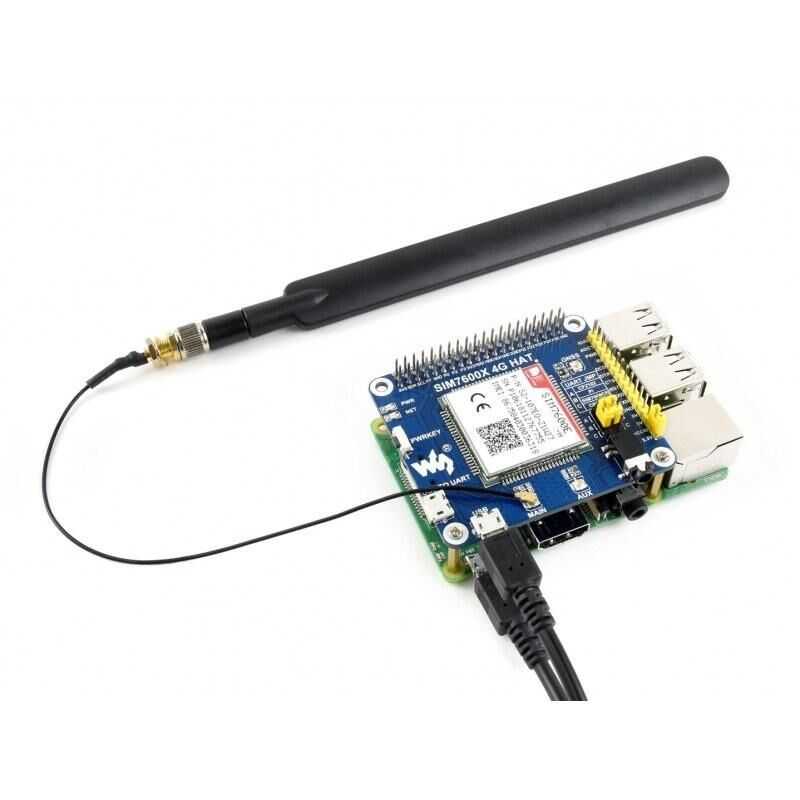

Waveshare 4G/3G/2G/GSM/GPRS/GNSS HAT για Raspberry Pi, LTE CAT4 (Waveshare)
4G/3G/GNSS HAT για Raspberry Pi, Βασισμένο στο SIM7600E-H
Εφαρμοζόμενη Περιοχή
1. Το SIM7600A-H είναι κατά κύριο λόγο κατάλληλο για τη Βόρεια Αμερική (ΗΠΑ, Καναδάς, Μεξικό), το SIM7600E-H είναι κατά κύριο λόγο κατάλληλο για τη Νοτιοανατολική Ασία, τη Δυτική Ασία, την Ευρώπη, την Αφρική, το SIM7600CE-T είναι κατά κύριο λόγο κατάλληλο για την Κίνα.
2. Παρακαλώ ελέγξτε τις υποστηριζόμενες ζώνες σύμφωνα με τον τοπικό σας πάροχο υπηρεσιών, επιλέξτε το κατάλληλο κατά την τοποθέτηση της παραγγελίας.
Επισκόπηση
1. Το SIM7600A-H 4G HAT είναι μια μονάδα 4G επικοινωνίας και GNSS τοποθέτησης, η οποία υποστηρίζει LTE CAT4 έως 150Mbps για μεταφορά δεδομένων downlink. Έχει πολύ χαμηλή κατανάλωση ενέργειας.
2. Μπορείτε να συνδέσετε αυτή τη μονάδα 4G με έναν υπολογιστή για να περιηγηθείτε στο Internet, ή να την συνδέσετε σε ένα Raspberry Pi για να ενεργοποιήσετε λειτουργίες όπως η 4G σύνδεση υψηλής ταχύτητας, η ασύρματη επικοινωνία, η πραγματοποίηση τηλεφωνικών κλήσεων, η αποστολή SMS, η παγκόσμια τοποθέτηση, κ.λπ.
Χαρακτηριστικά
1. Συνδεσιμότητα Raspberry Pi, συμβατό με Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B+
2. Υποστήριξη dial-up, τηλεφωνικής κλήσης, SMS, MMS, email, TCP, UDP, DTMF, HTTP, FTP, κ.λπ.
3. Υποστήριξη GPS, BeiDou, Glonass, LBS τοποθέτησης βάσης σταθμού
4. Ενσωματωμένη θύρα USB, για δοκιμή εντολών AT, λήψη δεδομένων τοποθέτησης GPS, κ.λπ.
5. Ενσωματωμένος μετατροπέας CP2102 USB σε UART, για αποσφαλμάτωση σειριακής επικοινωνίας
6. Εξωτερικές ακίδες ελέγχου UART, για σύνδεση με πλακέτες κεντρικού υπολογιστή όπως Arduino/STM32
7. Υποδοχή κάρτας SIM, υποστηρίζει κάρτα SIM 1.8V/3V
8. Ενσωματωμένη υποδοχή ήχου και αποκωδικοποιητής ήχου για πραγματοποίηση τηλεφωνικών κλήσεων
9. 2x LED ενδείξεις, για εύκολη παρακολούθηση της κατάστασης λειτουργίας
10. Ενσωματωμένος μετατροπέας τάσης, η τάση λειτουργίας μπορεί να ρυθμιστεί σε 3.3V ή 5V μέσω jumper
11. Baudrate: 300bps ~ 4Mbps (προεπιλογή: 115200bps)
12. Autobauding baudrate: 9600bps ~ 115200bps
13. Έλεγχος μέσω εντολών AT (3GPP TS 27.007, 27.005, και V.25TER command set)
14. Υποστήριξη εργαλείου εφαρμογής SIM: SAT Class 3, USAT
15. Συνοδεύεται από πόρους ανάπτυξης και εγχειρίδιο (παραδείγματα για Raspberry Pi/Arduino/STM32)
Επικοινωνιακές Προδιαγραφές
1. Ζώνη:
- LTE
-- SIM7600A-H:
--- LTE-FDD B2/B4/B12
-- SIM7600E-H:
--- LTE-FDD B1/B3/B5/B7/B8/B20
--- LTE-TDD B38/B40/B41
-- SIM7600CE-T:
--- LTE-TDD B38/B39/B40/B41
--- LTE-FDD B1/B3/B8
- WCDMA / TD-SCDMA / CDMA 2000
-- SIM7600A-H:
--- UMTS/HSPA+ B2/B5
-- SIM7600E-H:
--- UMTS/HSPA+ B1/B5/B8
-- SIM7600CE-T:
--- UMTS/HSDPA/HSPA+ B1/B8
--- TD-SCDMA B34/B39
--- CDMA 1X/EVDO BC0
- GSM/GPRS/EDGE 900/1800 MHz
2. Γενιά: 4G, 3G, 2.5G, 2G
3. Ισχύς εκπομπής: 0.25W, 0.5W@EGSM900, 0.4W@DCS1800, 2W@GSM900, 1W@DCS1800
4. Ταχύτητα Δεδομένων
- LTE CAT 4
-- Ανάβαση=<50 Mbps
-- Κατάβαση=<150 Mbps
- UMTS
-- Ανάβαση=<384Kbps
-- Κατάβαση=<384Kbps
- EDGE
-- Ανάβαση=<236.8kbps
-- Κατάβαση=<236.8kbps
- GPRS
-- Ανάβαση=<85.6kbps
-- Κατάβαση=<85.6kbps
- HSPA+
-- Ανάβαση=<5.76Mbps
-- Κατάβαση=<42Mbps
Προδιαγραφές GNSS
1. Τύπος δέκτη
- 16-καναλιών
- Κωδικός C/A
2. Ευαισθησία
- Παρακολούθηση: -159 dBm (GPS) / -158 dBm (GLONASS) / TBD (BD)
- Ψυχρές εκκινήσεις: -148 dBm
3. Χρόνος για πρώτη διόρθωση (σε ανοιχτό αέρα)
- Ψυχρές εκκινήσεις: <35s
- Θερμές εκκινήσεις: <1s
4. Ακρίβεια
- Θέση: <2.5m CEP
Προδιαγραφές SMS και Ήχου
1. SMS
- Υποστηριζόμενοι τύποι: MT, MO, CB, Κείμενο, PDU
- Αποθήκευση: Κάρτα USIM και ME (προεπιλογή)
2. Χαρακτηριστικό ήχου
- Υποστήριξη ακύρωσης ηχούς
- Υποστήριξη μείωσης θορύβου
Άλλες Προδιαγραφές
1. Τροφοδοσία: 5V
2. Τάση λειτουργίας: 5V/3.3V (ρυθμίζεται μέσω jumper)
3. Θερμοκρασία λειτουργίας: -30 βαθμοί C ~ 80 βαθμοί C
4. Θερμοκρασία αποθήκευσης: -45 βαθμοί C ~ 90 βαθμοί C
5. Διάσταση: 56.21mm x 65.15mm

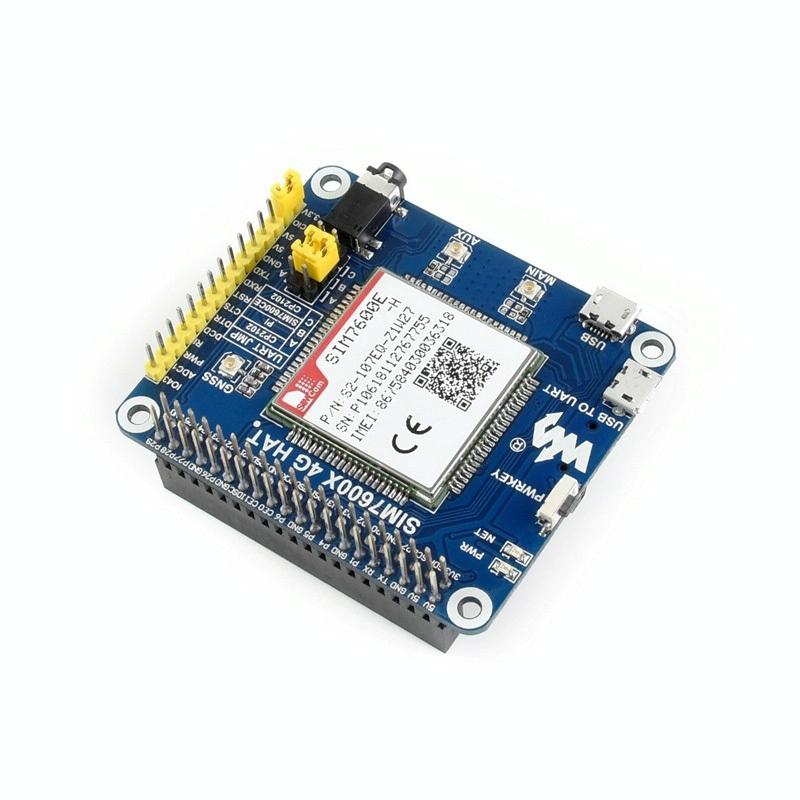

Τι υπάρχει στην πλακέτα
1. SIM7600E-H
2. CP2102 USB σε μετατροπέα UART
3. NAU8810 αποκωδικοποιητής ήχου
4. TXS0108EPWR μετατροπέας τάσης: μετατρέπει 3.3V/5V σε 1.8V
5. MP2128DT τσιπ ισχύος
6. MP1482 τσιπ ισχύος
7. Κεφαλίδα GPIO Raspberry Pi: για σύνδεση με Raspberry Pi
8. Διεπαφή ελέγχου SIM7600: για σύνδεση με πλακέτες κεντρικού υπολογιστή όπως Arduino/STM32
9. Υποδοχή κάρτας SIM: υποστηρίζει κάρτα SIM 1.8V/3V
10. Υποδοχή κάρτας TF: επιτρέπει αποθήκευση αρχείων/SMS/...
11. Υποδοχή ακουστικών/μικροφώνου 3.5mm
12. Θύρα USB: για δοκιμή εντολών AT, λήψη δεδομένων τοποθέτησης GPS, κ.λπ.
13. Διεπαφή USB σε UART: για αποσφαλμάτωση σειριακής επικοινωνίας, ή σύνδεση στο Raspberry Pi
14. Κύρια υποδοχή κεραίας
15. AUX υποδοχή κεραίας
16. Υποδοχή κεραίας GNSS
17. Διακόπτης τροφοδοσίας
18. Ένδειξη κατάστασης δικτύου
19. Ένδειξη τροφοδοσίας
20. Jumper επιλογής τάσης λειτουργίας:
- VCCIO - 3.3V: ορίστε την τάση λειτουργίας σε 3.3V
- VCCIO - 5V: ορίστε την τάση λειτουργίας σε 5V
21. Jumper επιλογής UART:
- A: Πρόσβαση στο Raspberry Pi μέσω USB σε UART
- B: Έλεγχος του SIM7600 από το Raspberry Pi
- C: Έλεγχος του SIM7600 μέσω USB σε UART
Περιεχόμενα Συσκευασίας
1. SIM7600E-H 4G HAT x1
2. Κεραία LTE x1
3. Εξωτερική κεραία GPS (B) x1
4. Καλώδιο USB τύπου A σε micro plug x2
5. Πακέτο βιδών RPi (2 τεμ) x1
