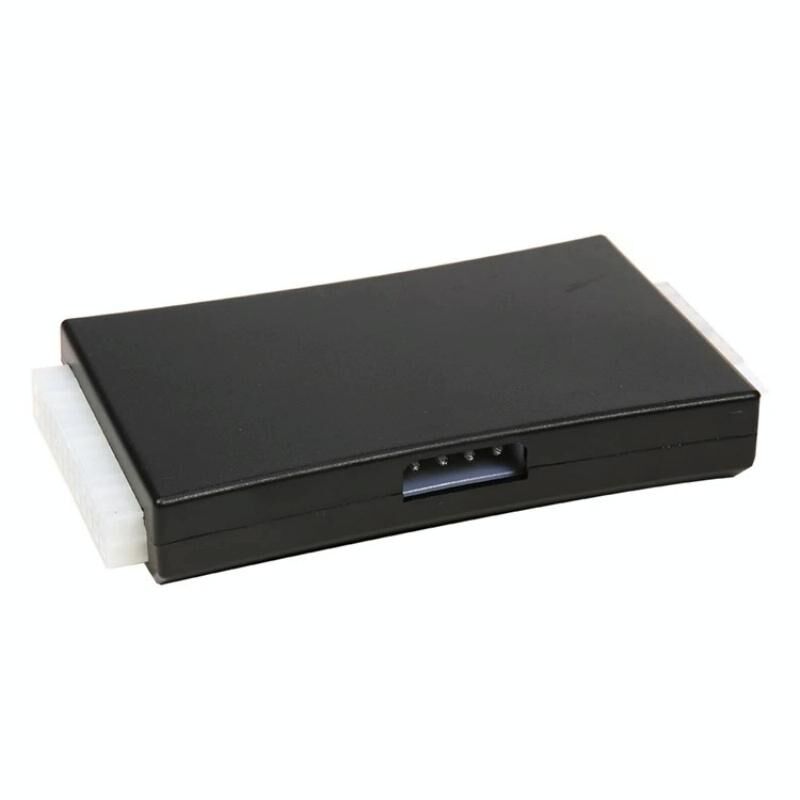

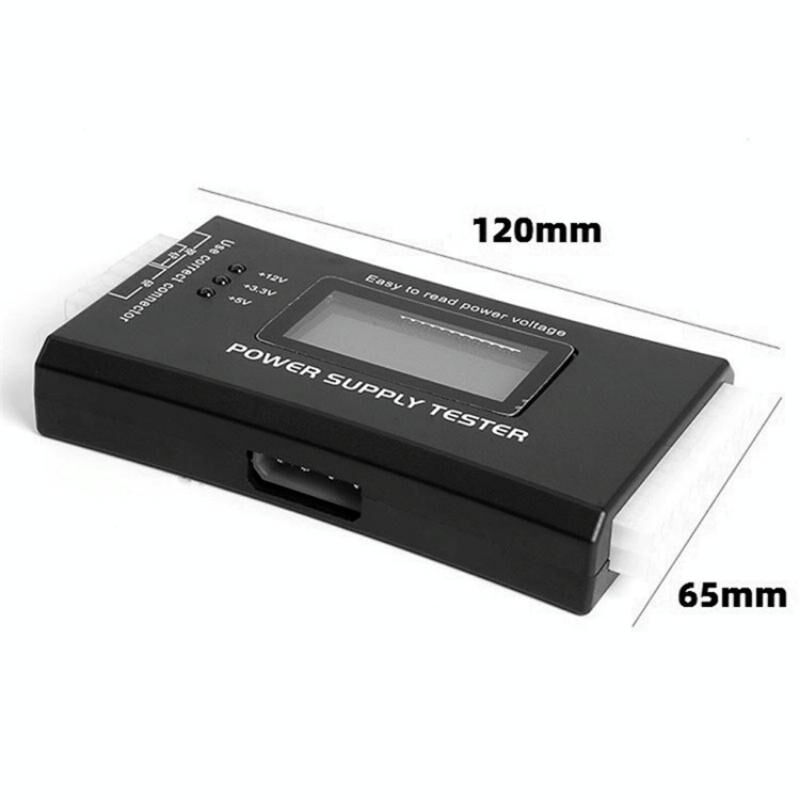

YNS-001 ATX Μέτρηση ελεγκτή διαγνωστικού εργαλείου ψηφιακής οθόνης Δοκιμαστής παροχής ρεύματος υπολογιστή
1. Σήμερα, υπάρχουν όλο και περισσότερες ομάδες ισχύος. Εφόσον μία από αυτές έχει πρόβλημα, το υλικό του συστήματος υπολογιστή μπορεί να μην λειτουργεί σωστά ή ακόμη και να καούν τα σχετικά αξεσουάρ
2. Αυτός ο ελεγκτής τροφοδοσίας χρειάζεται μόνο να συνδέσει την υποδοχή ATX του τροφοδοτικού για να γνωρίζει απλά και διαισθητικά αν η έξοδος κάθε τροφοδοτικού είναι κανονική

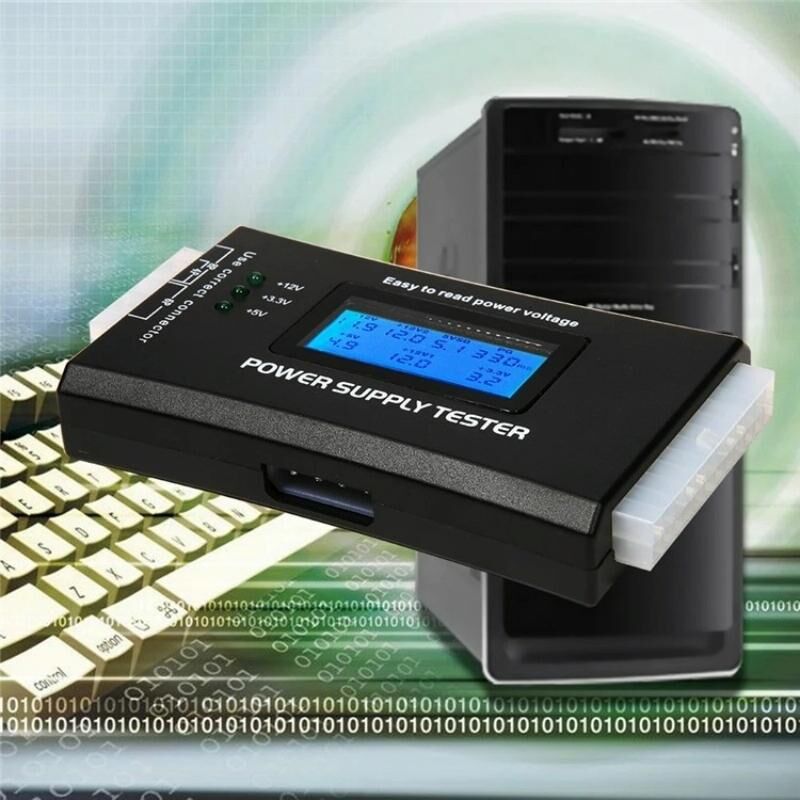

3. Μπορεί να ανιχνεύσει τα τροφοδοτικά ATX, BTX, ITX, TFX του υπολογιστή και μπορεί να εμφανίσει κάθε ομάδα τάσης και τιμής PG στην οθόνη LCD. Είναι ένα βολικό όργανο για τον γρήγορο εντοπισμό των τροφοδοτικών του υπολογιστή
Μέθοδος λειτουργίας:
1. Εισάγετε το μη φορτισμένο βύσμα 20Pin ή 24Pin του τροφοδοτικού στην αντίστοιχη θέση του ελεγκτή τροφοδοτικού. Ενεργοποιήστε το τροφοδοτικό και θα ακουστούν ταυτόχρονα δύο ήχοι εκκίνησης "μπιπ". Εάν οι τιμές κάθε ομάδας δεν αναβοσβήνουν και δεν σημάνουν συναγερμό, αυτό σημαίνει ότι η ισχύς εξόδου αυτού του τροφοδοτικού είναι κανονική. Εάν η αντίστοιχη τιμή τάσης ή PG εμφανίζεται ως κατάσταση συναγερμού που αναβοσβήνει, σημαίνει ότι αυτό το τροφοδοτικό είναι ελαττωματικό τροφοδοτικό! Οι τιμές που σχετίζονται με τη δοκιμή μπορούν να αναφερθούν στον ακόλουθο πίνακα
(Συμβουλή: Εάν συνδέσετε μόνο τον ελεγκτή διασύνδεσης 20Pin ή 24Pin και η οθόνη (+12V2) σημειώνει συναγερμό και εμφανίζει LL, το LL που εμφανίζεται εδώ είναι για τη δοκιμή 4P ή 6P/8P. Εάν δεν είναι συνδεδεμένο, μπορείτε να το αγνοήσετε. Ή απλά συνδέστε μία από τις ομάδες. Βεβαιωθείτε ότι το 4P πρέπει να είναι συνδεδεμένο στη θέση 4P! Μην το συνδέσετε λάθος!)
2. Άλλες μεγάλες 4P (διασύνδεση HDD), μικρές 4P (διασύνδεση μονάδας δισκέτας), 4P/8P (διασύνδεση CPU), 6P (διασύνδεση κάρτας γραφικών), διασύνδεση SATA, αυτές οι διασυνδέσεις συνδέονται μόνο όταν πρέπει να δοκιμαστούν. Εάν δεν δοκιμαστούν, μπορούν να παραμείνουν αποσυνδεδεμένες
3. Συνδέστε το μεγάλο 4P (διασύνδεση HDD), μικρό 4P (διασύνδεση μονάδας δισκέτας) tester, οι λυχνίες +12V και +5V εμφανίζονται στα αριστερά (εάν οι λυχνίες δεν είναι αναμμένες, σημαίνει ότι αυτή η ομάδα γραμμών είναι ελαττωματική.)
4. Συνδέστε τον ελεγκτή 4P/8P (διασύνδεση CPU), 6P (διασύνδεση κάρτας γραφικών) και η οθόνη (+12V2) εμφανίζει την τάση δοκιμής (εάν υπάρχει σφάλμα, θα αναβοσβήνει και θα σημάνει συναγερμός)
5. Συνδέστε τον ελεγκτή διασύνδεσης SATA και οι ενδεικτικές λυχνίες +12V, +5V και +3,3V στα αριστερά θα ανάψουν (Εάν η ενδεικτική λυχνία είναι σβηστή, σημαίνει ότι αυτή η ομάδα κυκλωμάτων είναι ελαττωματική. Οι διασυνδέσεις SATA των τροφοδοτικών ορισμένων κατασκευαστών δεν διαθέτουν έξοδο τάσης +3,3V.)
Προδιαγραφές:
1. Είσοδος τάσης: 20/40PIN (τροφοδοτικό ATX)
2: +12V -12V +5V +3.3V 5VSB 12VPG
3: (P4) 8pin(Dual-CPU) 6pin(PCI-E)
Σημείωση:
1. Εάν η ενδεικτική λυχνία +3,3V δεν ανάβει όταν ο ελεγκτής διασύνδεσης SATA είναι συνδεδεμένος, είναι επειδή η διασύνδεση SATA του τροφοδοτικού στην αγορά έχει πλέον 4 ή 5 καλώδια! Αρχικά, επιβεβαιώστε αν η διασύνδεση SATA του τροφοδοτικού σας έχει 4 ή 5 καλώδια. Εάν έχει 4 καλώδια, δεν υπάρχει έξοδος +3,3V. Μόνο τα 5 καλώδια έχουν έξοδο +3,3V.
2. Προσπαθήστε να μην κάνετε hot-plug κατά τη χρήση! Εάν πραγματοποιηθεί hot-plugging, τα δεδομένα δοκιμής ενδέχεται να έχουν κάποια σφάλματα.
2. Αυτός ο ελεγκτής τροφοδοσίας χρειάζεται μόνο να συνδέσει την υποδοχή ATX του τροφοδοτικού για να γνωρίζει απλά και διαισθητικά αν η έξοδος κάθε τροφοδοτικού είναι κανονική
3. Μπορεί να ανιχνεύσει τα τροφοδοτικά ATX, BTX, ITX, TFX του υπολογιστή και μπορεί να εμφανίσει κάθε ομάδα τάσης και τιμής PG στην οθόνη LCD. Είναι ένα βολικό όργανο για τον γρήγορο εντοπισμό των τροφοδοτικών του υπολογιστή
Μέθοδος λειτουργίας:
1. Εισάγετε το μη φορτισμένο βύσμα 20Pin ή 24Pin του τροφοδοτικού στην αντίστοιχη θέση του ελεγκτή τροφοδοτικού. Ενεργοποιήστε το τροφοδοτικό και θα ακουστούν ταυτόχρονα δύο ήχοι εκκίνησης "μπιπ". Εάν οι τιμές κάθε ομάδας δεν αναβοσβήνουν και δεν σημάνουν συναγερμό, αυτό σημαίνει ότι η ισχύς εξόδου αυτού του τροφοδοτικού είναι κανονική. Εάν η αντίστοιχη τιμή τάσης ή PG εμφανίζεται ως κατάσταση συναγερμού που αναβοσβήνει, σημαίνει ότι αυτό το τροφοδοτικό είναι ελαττωματικό τροφοδοτικό! Οι τιμές που σχετίζονται με τη δοκιμή μπορούν να αναφερθούν στον ακόλουθο πίνακα
(Συμβουλή: Εάν συνδέσετε μόνο τον ελεγκτή διασύνδεσης 20Pin ή 24Pin και η οθόνη (+12V2) σημειώνει συναγερμό και εμφανίζει LL, το LL που εμφανίζεται εδώ είναι για τη δοκιμή 4P ή 6P/8P. Εάν δεν είναι συνδεδεμένο, μπορείτε να το αγνοήσετε. Ή απλά συνδέστε μία από τις ομάδες. Βεβαιωθείτε ότι το 4P πρέπει να είναι συνδεδεμένο στη θέση 4P! Μην το συνδέσετε λάθος!)
2. Άλλες μεγάλες 4P (διασύνδεση HDD), μικρές 4P (διασύνδεση μονάδας δισκέτας), 4P/8P (διασύνδεση CPU), 6P (διασύνδεση κάρτας γραφικών), διασύνδεση SATA, αυτές οι διασυνδέσεις συνδέονται μόνο όταν πρέπει να δοκιμαστούν. Εάν δεν δοκιμαστούν, μπορούν να παραμείνουν αποσυνδεδεμένες
3. Συνδέστε το μεγάλο 4P (διασύνδεση HDD), μικρό 4P (διασύνδεση μονάδας δισκέτας) tester, οι λυχνίες +12V και +5V εμφανίζονται στα αριστερά (εάν οι λυχνίες δεν είναι αναμμένες, σημαίνει ότι αυτή η ομάδα γραμμών είναι ελαττωματική.)
4. Συνδέστε τον ελεγκτή 4P/8P (διασύνδεση CPU), 6P (διασύνδεση κάρτας γραφικών) και η οθόνη (+12V2) εμφανίζει την τάση δοκιμής (εάν υπάρχει σφάλμα, θα αναβοσβήνει και θα σημάνει συναγερμός)
5. Συνδέστε τον ελεγκτή διασύνδεσης SATA και οι ενδεικτικές λυχνίες +12V, +5V και +3,3V στα αριστερά θα ανάψουν (Εάν η ενδεικτική λυχνία είναι σβηστή, σημαίνει ότι αυτή η ομάδα κυκλωμάτων είναι ελαττωματική. Οι διασυνδέσεις SATA των τροφοδοτικών ορισμένων κατασκευαστών δεν διαθέτουν έξοδο τάσης +3,3V.)
Προδιαγραφές:
1. Είσοδος τάσης: 20/40PIN (τροφοδοτικό ATX)
2: +12V -12V +5V +3.3V 5VSB 12VPG
3: (P4) 8pin(Dual-CPU) 6pin(PCI-E)
Σημείωση:
1. Εάν η ενδεικτική λυχνία +3,3V δεν ανάβει όταν ο ελεγκτής διασύνδεσης SATA είναι συνδεδεμένος, είναι επειδή η διασύνδεση SATA του τροφοδοτικού στην αγορά έχει πλέον 4 ή 5 καλώδια! Αρχικά, επιβεβαιώστε αν η διασύνδεση SATA του τροφοδοτικού σας έχει 4 ή 5 καλώδια. Εάν έχει 4 καλώδια, δεν υπάρχει έξοδος +3,3V. Μόνο τα 5 καλώδια έχουν έξοδο +3,3V.
2. Προσπαθήστε να μην κάνετε hot-plug κατά τη χρήση! Εάν πραγματοποιηθεί hot-plugging, τα δεδομένα δοκιμής ενδέχεται να έχουν κάποια σφάλματα.
