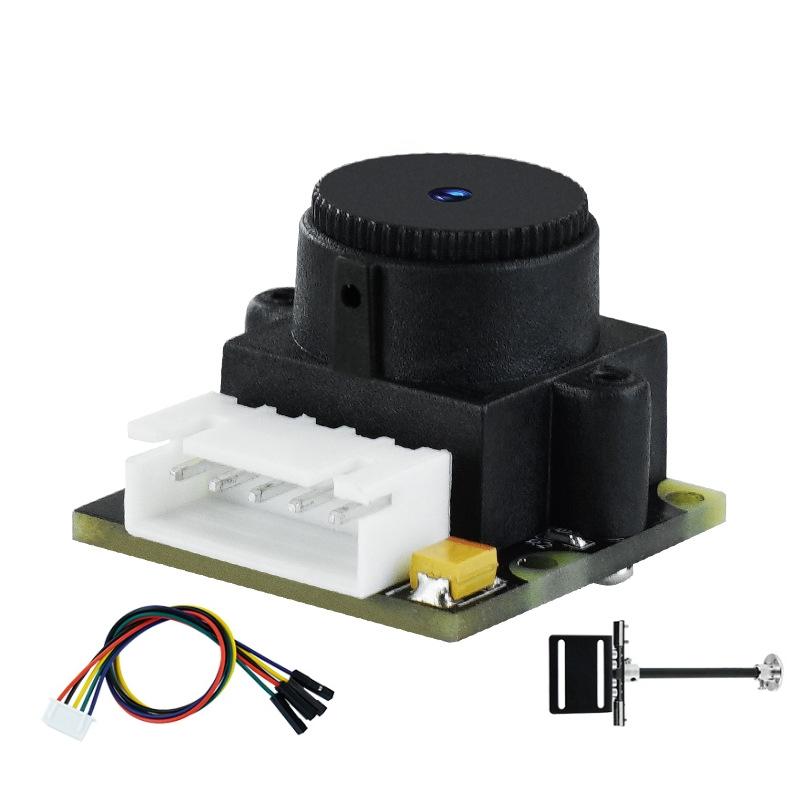

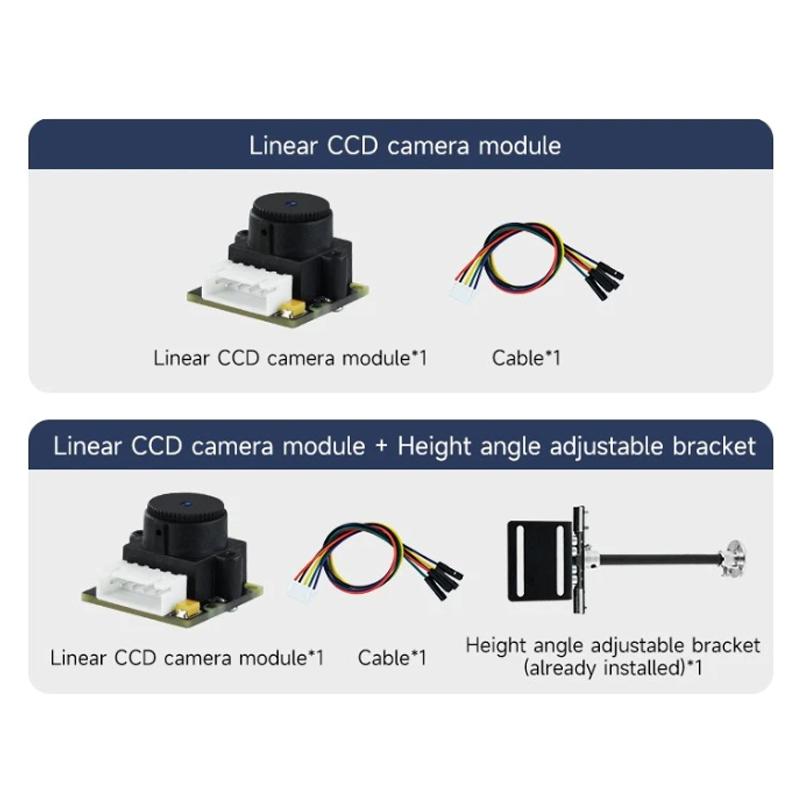

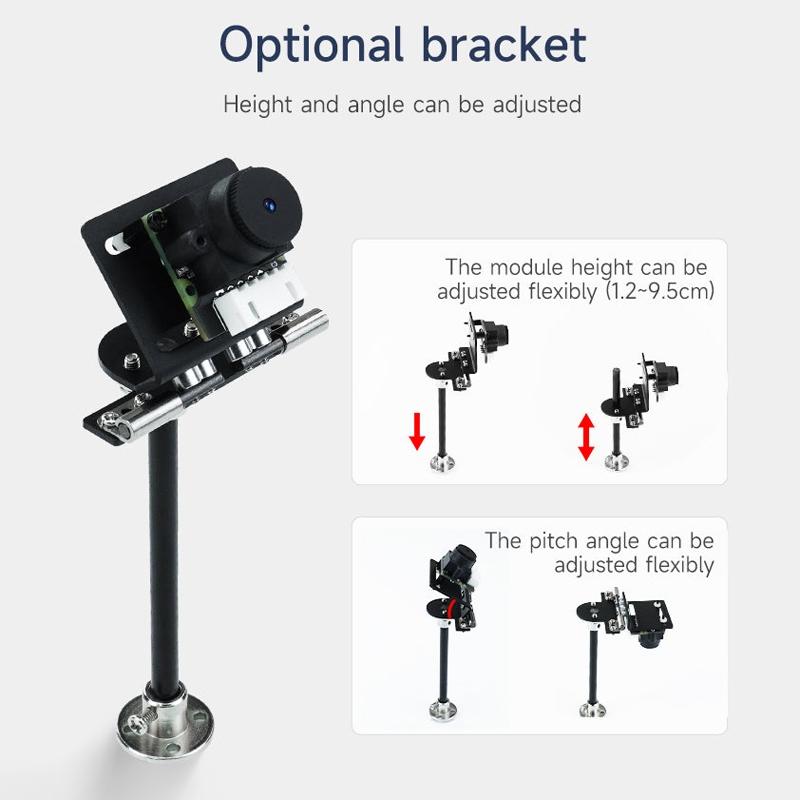

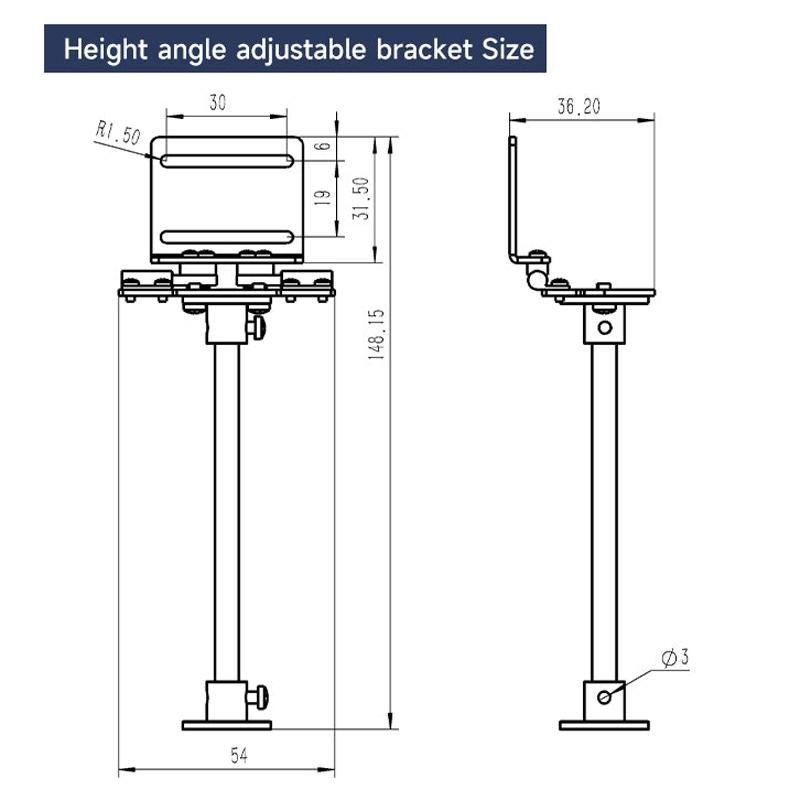

Μονάδα Κάμερας CCD Μονοστήλης Yahboom, Αισθητήρας Γραμμικού Πίνακα, Μοντέλο: TSL1401+Βραχίονας (Yahboom)

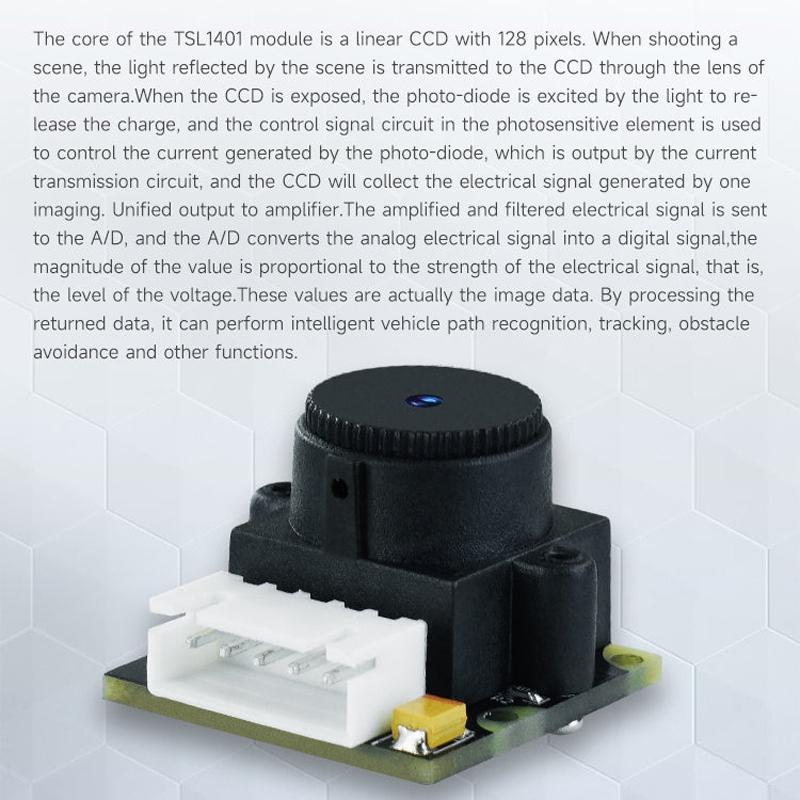

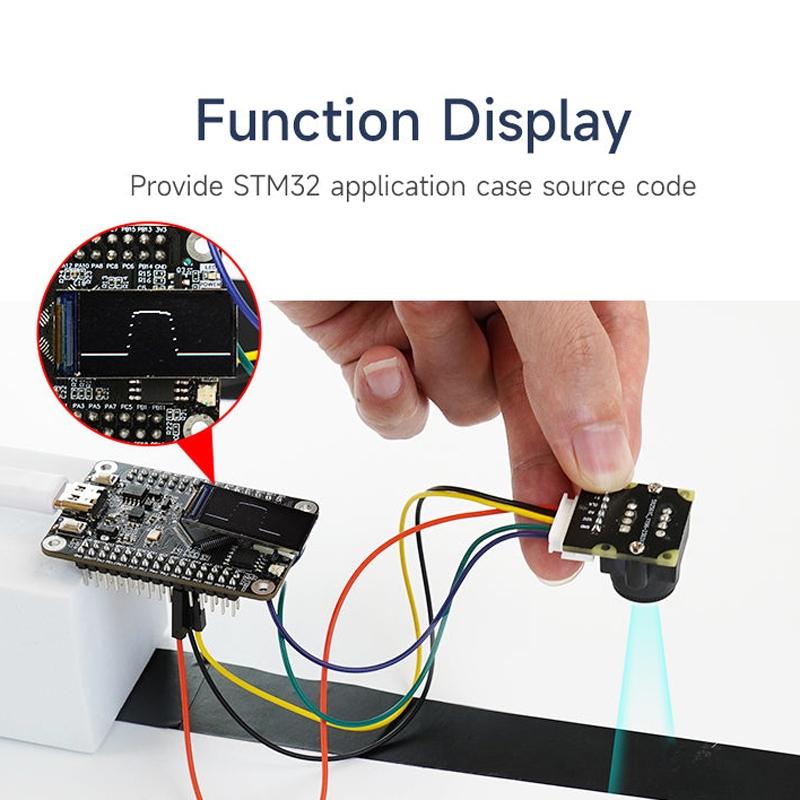

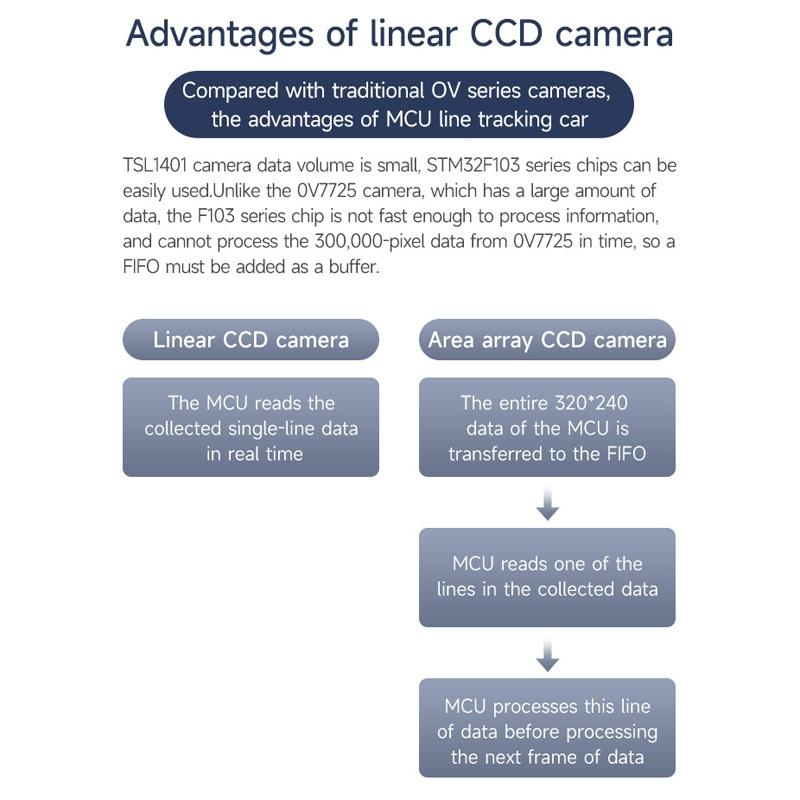

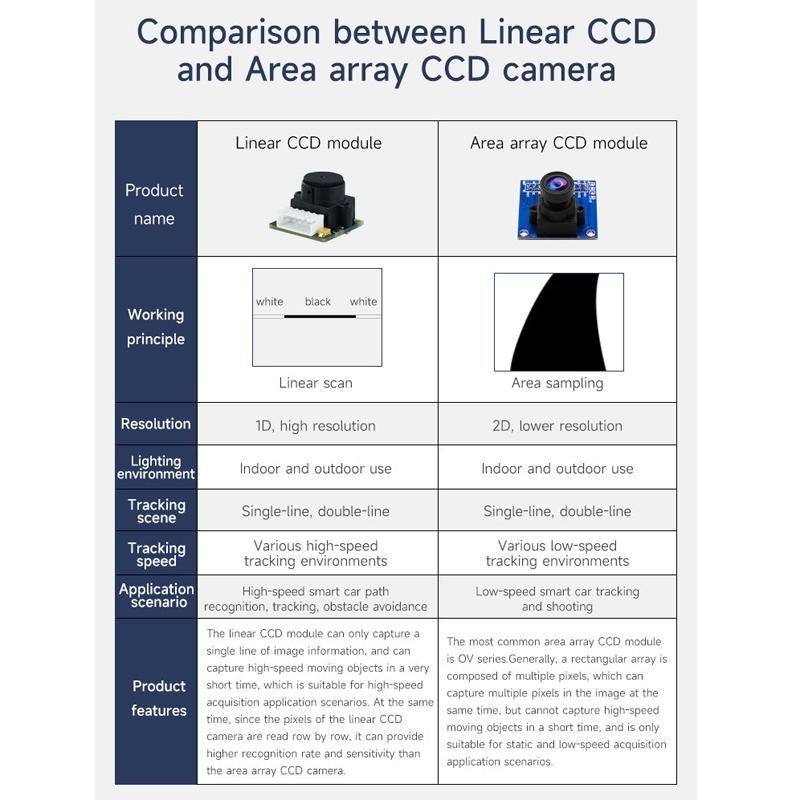

1. Τάση λειτουργίας: DC 3.3V-5V 2. Σήμα εξόδου: 128x1 pixels 3. Χρόνος απόκρισης: 100ms (ρουτίνα δοκιμής) 4. Εξοπλισμένο με φακό: φακός 56 μοιρών χωρίς παραμόρφωση 5. Απόσταση ανίχνευσης: εντός 5-40cm (λόγω του φακού, δεν είναι κατάλληλο για δοκιμές μακρινής προβολής) 6. Περιπτώσεις εφαρμογής: CCD κάμερα STM32 single-chip παρακολούθηση μαύρης γραμμής, αποφυγή εμποδίων, επιθεώρηση πολλαπλών γραμμών και άλλος ηλεκτρονικός σχεδιασμός επεξεργασίας εικόνας 7. Η γραμμική μονάδα CCD μπορεί να συλλέξει τις πληροφορίες εικόνας της γραμμής εδάφους και να εξαγάγει τις χαρακτηριστικές πληροφορίες της γραμμής μέσω του αλγορίθμου επεξεργασίας εικόνας, ώστε να επιτευχθεί επιθεώρηση γραμμής υψηλότερης ακρίβειας 8. Ισχυρότερη προσαρμοστικότητα: η επιθεώρηση γραμμής γραμμικής μονάδας CCD δεν περιορίζεται από τις συνθήκες φωτισμού και μπορεί να χρησιμοποιηθεί σε διάφορες συνθήκες φωτισμού 9. Ισχυρότερη επεκτασιμότητα: η επιθεώρηση γραμμής γραμμικής μονάδας CCD μπορεί να προσαρμοστεί σε διαφορετικά σενάρια επιθεώρησης γραμμής αλλάζοντας αλγορίθμους και παραμέτρους επεξεργασίας εικόνας για να επιτευχθούν ευρύτερες εφαρμογές 10. Η γραμμική μονάδα CCD περιέχει 128 φωτοδιόδους διατεταγμένες γραμμικά. Όταν ληφθεί ένα καρέ εικόνας, η εικόνα είναι μια μακριά λωρίδα με μόνο ένα πλάτος pixel και χωρίζεται σε 128 δεδομένα AD από αριστερά προς τα δεξιά, και κάθε δεδομένο AD αντιπροσωπεύει ένα pixel. Τιμή Gray, η συλλεγμένη τιμή Gray θα εξέλθει με τη μορφή αναλογικού σήματος (τάσης) στη γραμμή AO 11. Χρησιμοποιώντας γραμμικό CCD πίνακα 128 pixel, τάση λειτουργίας 3.3-5V, απόσταση ανίχνευσης 5-40 cm 12. Ενσωματωμένη διεπαφή σύνδεσης αντεστραμμένης προστασίας 5PIn-XH2.54, η κατανομή των ακίδων είναι GND, VCC, AO, CLK, SI 13. Παρακολούθηση έξυπνου αυτοκινήτου για υψηλότερες ταχύτητες 14. Διαστάσεις: 28x26x40 mm 15. Βάρος: 7.2 γραμμάρια (μονάδα) Αρχή λειτουργίας: Όταν τραβάτε μια σκηνή, το φως που αντανακλάται από τη σκηνή μεταδίδεται στο CCD μέσω του φακού της κάμερας. Όταν το CCD εκτεθεί, η φωτοδίοδος διεγείρεται από το φως για να απελευθερώσει το φορτίο και το ρεύμα που παράγεται από τη φωτοδίοδο ελέγχεται από το κύκλωμα σήματος ελέγχου στο φωτοευαίσθητο στοιχείο. Η έξοδος του κυκλώματος μετάδοσης, το CCD θα συλλέξει τα ηλεκτρικά σήματα που δημιουργούνται από μια απεικόνιση και θα τα εξάγει σε έναν ενιαίο ενισχυτή. Τα ενισχυμένα και φιλτραρισμένα ηλεκτρικά σήματα αποστέλλονται στο A/D και το A/D μετατρέπει τα αναλογικά ηλεκτρικά σήματα σε ψηφιακά σήματα. Το μέγεθος του σήματος είναι άμεσα ανάλογο με την ένταση του ηλεκτρικού σήματος, δηλαδή το επίπεδο της τάσης. Αυτές οι τιμές είναι στην πραγματικότητα τα δεδομένα της εικόνας. Επεξεργαζόμενοι τα επιστρεφόμενα δεδομένα, μπορούν να χρησιμοποιηθούν για αναγνώριση διαδρομής έξυπνου αυτοκινήτου, παρακολούθηση και αποφυγή εμποδίων.
